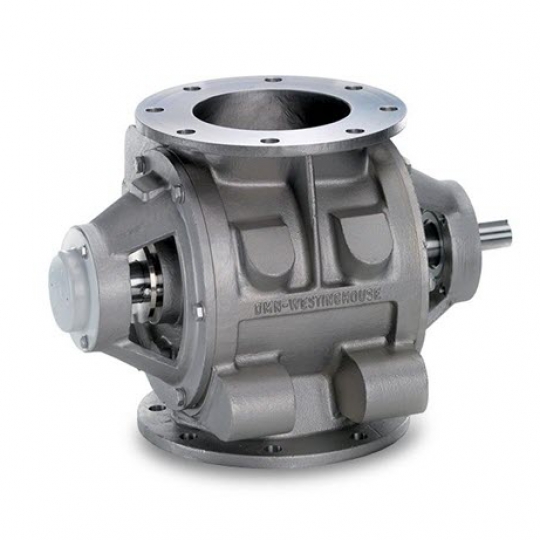

Rotary Airlock Valve DMN Westinghouse

AL-500-1-HT250

Rotary Valve Cho Ứng Dụng Nhiệt Độ Cao – Giải Pháp Tối Ưu Cho Hệ Thống Xử Lý Vật Liệu

1. Rotary Valve Là Gì?

Rotary Valve (van xoay) là thiết bị quan trọng trong hệ thống vận chuyển vật liệu dạng bột hoặc hạt, giúp kiểm soát lưu lượng và ngăn chặn sự rò rỉ khí giữa các khu vực có áp suất khác nhau. Trong các ứng dụng nhiệt độ cao, Rotary Valve phải đáp ứng các yêu cầu khắt khe về khả năng chịu nhiệt, chống ăn mòn và đảm bảo độ bền cao.

2. Ứng Dụng Của Rotary Valve Trong Môi Trường Nhiệt Độ Cao

Rotary Valve chịu nhiệt cao được sử dụng phổ biến trong các ngành công nghiệp như:

• Công nghiệp xi măng: Vận chuyển clinker và bột xi măng trong điều kiện nhiệt độ cao.

• Ngành luyện kim: Xử lý tro xỉ, bụi kim loại trong lò luyện.

• Sản xuất hóa chất: Kiểm soát dòng chảy của các vật liệu dễ bay hơi và có tính ăn mòn.

• Công nghiệp thực phẩm: Ứng dụng trong quy trình sấy khô nguyên liệu như bột sữa, cà phê.

3. Đặc Điểm Của Rotary Valve Dành Cho Nhiệt Độ Cao

Rotary Valve chuyên dụng cho môi trường nhiệt độ cao thường có những đặc điểm sau:

• Vật liệu chịu nhiệt: Được làm từ thép không gỉ, gang chịu nhiệt hoặc hợp kim đặc biệt để đảm bảo độ bền lâu dài.

• Thiết kế tối ưu: Cánh quay được phủ lớp ceramic hoặc hợp kim chống mài mòn, giúp kéo dài tuổi thọ của thiết bị.

• Hệ thống làm mát: Một số loại có tích hợp hệ thống làm mát bằng không khí hoặc nước để duy trì hiệu suất ổn định.

• Gioăng chịu nhiệt: Được thiết kế đặc biệt để đảm bảo kín khí, ngăn ngừa sự thất thoát của vật liệu và khí nóng.

• Dải nhiệt độ làm việc: Thường từ 200°C đến 800°C, tùy vào loại vật liệu và thiết kế cụ thể của van.

4. Lợi Ích Khi Sử Dụng Rotary Valve Chịu Nhiệt Cao

• Tăng tuổi thọ thiết bị: Giảm thiểu hao mòn, tiết kiệm chi phí bảo trì và thay thế.

• Đảm bảo hiệu suất vận hành: Giúp kiểm soát chính xác dòng chảy của vật liệu, nâng cao năng suất sản xuất.

• Giảm thiểu rủi ro: Ngăn chặn sự cố rò rỉ khí, đảm bảo an toàn cho hệ thống và môi trường làm việc.

• Tiết kiệm năng lượng: Thiết kế tối ưu giúp giảm tiêu hao năng lượng trong quá trình vận hành.

5. Cách Lựa Chọn Rotary Valve Phù Hợp

Khi lựa chọn Rotary Valve cho môi trường nhiệt độ cao, cần xem xét các yếu tố sau:

• Nhiệt độ làm việc tối đa: Xác định mức nhiệt độ mà van có thể chịu được.

• Loại vật liệu vận chuyển: Đặc tính của bột, hạt hoặc khí để chọn vật liệu chế tạo phù hợp.

• Kích thước và lưu lượng: Xác định công suất cần thiết để chọn loại van có đường kính và tốc độ quay phù hợp.

• Nhà cung cấp uy tín: Lựa chọn thương hiệu có kinh nghiệm và chất lượng đảm bảo.

Thông số kỹ thuật

• AL - High duty airlock HT250 - High temperature
• 250°C
• Customer specification
• Product Certification Europe [CE]
• Product specification
• Product temperature [°C] 200
• Country of destination Vietnam
• Industry Other
• Product name Not in table
• Product size
• Flowability
• Abrasive
• Corrosive
• Sticky No
• Fluidising No
• Hygroscopic No
• System description
• Location Indoor installation
• Application Discharging
• Valve position
• Capacity [ton/hr] 2.000
• Filling efficiency [%] 50
• Pressure inlet [barg] 0.500
• Pressure outlet [barg] 0.100
• Pressure difference [barg] 0.400
• Ambient temperature Min. [°C] 20
• Ambient temperature Max. [°C] 40
• Explosive Atmosphere
• Explosive Atmosphere Yes
• Approval ATEX
• Internal Zone Equipment – Internal Dust zone 20
• External Zone No zone
• Max. permitted surface temp. [°C] 200
• Hygienic Design
• EC1935/2004 No
• Hygienic Design No
• Rotary valve specification
• Type AL - High duty airlock
• Size 500
• Execution 1 - Cast iron
• Additional HT250 - High temperature 250°C
• Body and Cover
• Connection Round flange DN
• Flange hole pattern Drilled DIN PN10
• Material body and end covers Cast iron EN-GJS-400-15
• Bearing Outboard spherical roller bearings
• Vent holes Drilled and plugged
• Earthing lug Including earthing lug M10 on in- and outlet flange
• Rotor
• Rotor 8 Adjustable blades (Radial) - Reinforcing bars - Mild steel
• Capacity at 100% filling [l/rev] 230.00
• Blades
• Rotor blades Hardened steel / Hardox 450 replaceable
• Seal
• Shaft sealing Teadit 2005 FDA 1935/2004 packing
• Drive
• Calculated rotor speed [rpm] 1
• Rotor speed [rpm] 12
• Drive execution Chain Drive
• Voltage [V] 230D/400Y 50Hz
• Frequency 50Hz
• Protection class [IP] 65
• Thermal class [ISO] F
• Drive speed [rpm] 18
• Drive SEW R97DRN100L4/TF IE3 3kW PTC M5 180/2 18/21rpm 50/60Hz
• Chain option Chain and chain wheels duplex
• Option Heat shield
• Painting
• Paint valve HT RAL 7100 colour valve DMN system C
• Paint drive HT RAL 7100 colour drive DMN system C
• Packaging
• Packaging Wooden crate including ISPM15 stamp - Individual packaging
• Documentation
• Standard language English
• Base Documents Rotary valve Installation and Safety instructions
• Spare part list
• Parts list
• Operating instruction
• Declaration of conformity
• ATEX inspection report
• Ex
• Marking Dust II 1D/2D Ex h IIIC T240°C Da/Db
• Marking Gas II -/2G Ex h IIB T2 -/Gb
• Type Examination certificate GEX19 ATEX1006X
• Ambient temperature -20°C…+60°C
• Ex Assembly
• Marking Dust Assembly II 1D/- Ex IIIC T240°C Da/-
• Ambient temperature Assembly -20°C…+40°C
