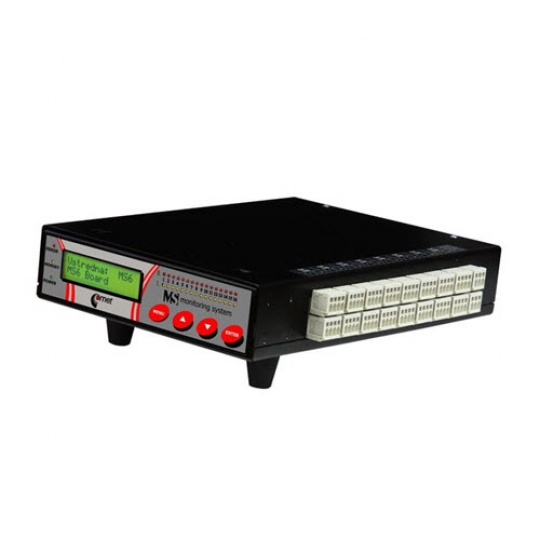

MS6R COMETSYSTEM
BỘ GHI DỮ LIỆU GIÁM SÁT NHIỆT ĐỘ VÀ ĐỘ ẨM CÓ BÁO ĐỘNG
TỔNG QUAN
Giải pháp hoàn chỉnh để theo dõi nhiệt độ, độ ẩm, áp suất, CO2, điện áp, dòng điện, xung, sự kiện và các tín hiệu khác. Đầu vào và đầu ra có thể cấu hình phổ biến. Để sử dụng trên máy tính để bàn có chân đế cao su - xem Phụ kiện tùy chọn. Để lắp vào giá đỡ 19" - một đơn vị giá đỡ 1U.
Máy ghi dữ liệu được thiết kế để đo, ghi lại, đánh giá và xử lý tiếp theo các tín hiệu điện đầu vào, có thể thay đổi tương đối chậm (> 1 giây). Kết hợp với các cảm biến và bộ chuyển đổi thích hợp để theo dõi các đại lượng vật lý.
Thiết bị bao gồm chứng chỉ hiệu chuẩn có thể truy xuất nguồn gốc với khả năng truy xuất nguồn gốc đo lường đã khai báo của etalon dựa trên các yêu cầu của EN ISO / IEC 17025. Bảng hiệu chuẩn luôn được tải dưới dạng mô-đun.
Nếu cấu hình đầu vào bắt buộc được xác định theo, chứng chỉ hiệu chuẩn chứng minh đầu vào hiệu chuẩn theo cấu hình bắt buộc - nhiều hơn một phạm vi cho mỗi 16 đầu vào.
Xử lý và phân tích dữ liệu đã đo bằng mô-đun Ethernet được kết nối:
CÁC GIÁ TRỊ ĐO ĐƯỢC
- Nhiệt độ
- Độ ẩm tương đối
- Dòng điện
- Điện áp
- Tín hiệu hai trạng thái
- Tần số
- Điện trở
- Ghi nhật ký sự kiện
DỮ LIỆU KỸ THUẬT CHUNG
- Nhiệt độ hoạt động 0 đến +50 °C
- Kênh 1 đến 16 đầu vào - có thể cấu hình phần mềm
- Bộ nhớ 2MB (tối đa 480 000 giá trị)
- Loại bộ nhớ SRAM bên trong, được sao lưu bằng pin Lithium
- Khoảng thời gian ghi có thể điều chỉnh riêng cho tất cả các kênh đầu vào từ 1 giây đến 24 giờ
- Khoảng thời gian ghi không theo chu kỳ - dữ liệu ghi sẽ dừng sau khi bộ nhớ đầy
- theo chu kỳ - sau khi bộ nhớ đầy, dữ liệu cũ nhất sẽ bị ghi đè bởi dữ liệu mới
- Đồng hồ thời gian thực năm, năm nhuận, tháng, ngày, giờ, phút, giây, được sao lưu bằng pin Lithium
- Độ phân giải của bộ chuyển đổi AD (kênh tương tự) 16 bit, thời lượng chuyển đổi khoảng 60ms/kênh
- Tốc độ truyền thông 9600, 19200, 57600, 115200 Bd, 230400* Bd (* pro USB, Ethernet)
- Giao thức truyền thông www, XML, SNMP, SOAP, ModbusTCP
- Giao thức báo động email, bẫy SNMP, Syslog
- Nguồn 24 Vdc
- Cấp bảo vệ IP20
- Kích thước (bao gồm đầu nối) 225 x 230 x 44 mm - một đơn vị giá đỡ 1U
- Kích thước không có giá đỡ giá đỡ 225 x 230 x 44 mm - một đơn vị giá đỡ 1U
ĐẶC ĐIỂM CHÍNH
Thiết bị cho phép:
- Đo và xử lý 1 đến 16 tín hiệu đầu vào
- Thu thập bản ghi thời gian tự động của các giá trị đo được
- Tạo trạng thái báo động
- Thực hiện các hành động khác dựa trên các báo động đã tạo (chỉ báo bằng âm thanh, hình ảnh, điều khiển đầu ra rơle, gửi tin nhắn sms, điều khiển bộ quay số điện thoại, gửi tin nhắn qua nhiều giao thức của giao diện ethernet, v.v.)
- Theo dõi các giá trị và trạng thái đo được trực tuyến
- Cài đặt độ trễ độc lập, độ trễ (cho từng kênh riêng biệt)
- Thiết lập tối đa bốn điều kiện báo động (cho từng kênh riêng biệt)

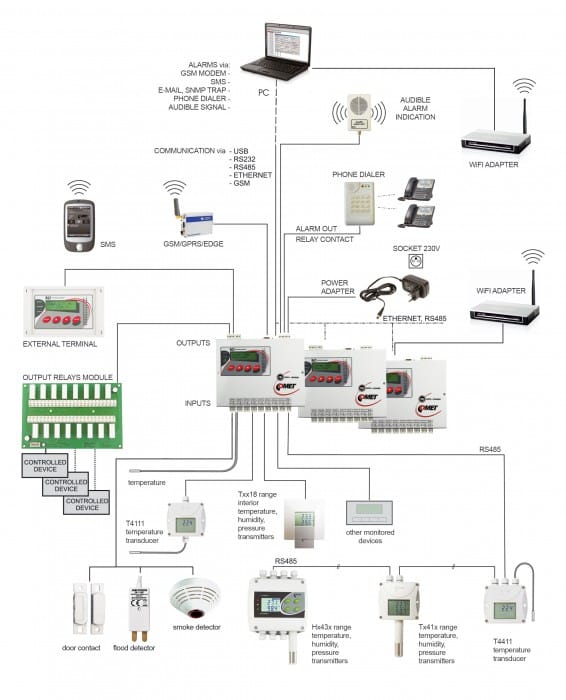

Các tùy chọn kết nối phổ biến:
Hệ thống giám sát MS có thể được cấu hình cho hầu hết mọi ứng dụng đo lường mong muốn. Cảm biến có thể được kết nối với máy ghi dữ liệu theo kiểu kết nối hình sao cũng như theo kiểu nối tiếp. Cũng có thể kết hợp cả hai. Hệ thống giám sát MS được đặc trưng bởi nhiều giao diện truyền thông như RS232, RS485, USB, Ethernet và modem GSM hoặc GPRS. Nhờ bộ định tuyến Wi-Fi, một số hệ thống đo lường MS có thể được kết nối không dây với mạng.
Các thông số và phạm vi đo của đầu vào có thể cấu hình MS6D
Hệ thống giám sát MS6xx được trang bị 16 đầu vào phổ thông có thể lập trình tự do. Mỗi đầu vào có thể được thiết lập thành tín hiệu đầu vào theo bảng bên dưới. Do đó, hệ thống giám sát rất linh hoạt và dễ sử dụng. Đầu vào RS485 phải được đặt hàng riêng nếu bạn muốn sử dụng giao diện truyền thông Modbus hoặc Advantech.
Các tính năng chính:
phần mềm đầu vào có thể cấu hình cho cảm biến nhiệt độ Pt và Ni, cặp nhiệt điện và nhiệt điện trở, điện áp và dòng điện, sự kiện hai trạng thái, điện trở, cảm biến có đầu ra RS485
bộ nhớ cho 500.000 bản ghi với khả năng tự động tải xuống PC
chỉ báo cảnh báo qua còi báo động tích hợp, email, SMS và đầu ra hai trạng thái để điều khiển các thiết bị khác
phần mềm phân tích dữ liệu trên PC
giao diện truyền thông USB, RS232, rơ le, RS485 (Modbus RTU), ETHERNET (Modbus TCP, SOAP, v.v.)
