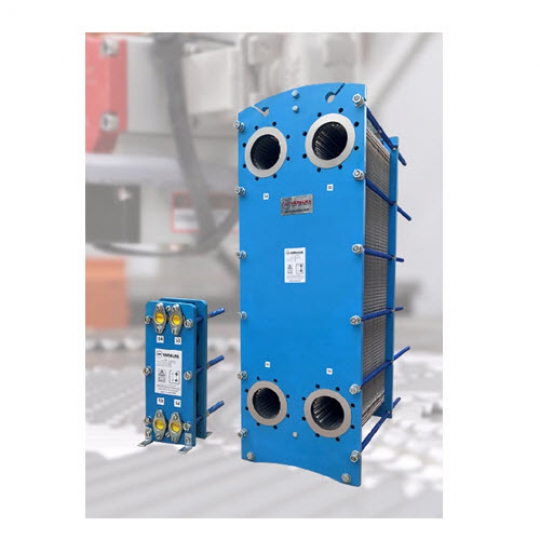

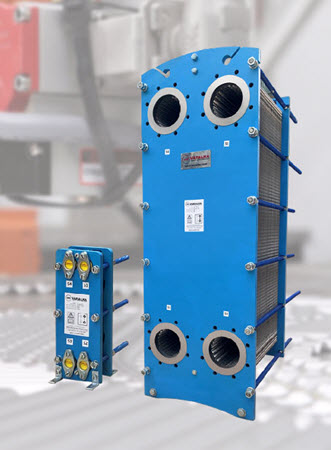

Bộ trao đổi nhiệt dạng tấm có gioăng Varalka
Gasketed Plate Heat Exchanger Varalka
Nhà sản xuất bộ trao đổi nhiệt dạng tấm có gioăng hàng đầu
Chào mừng bạn đến với danh mục bộ trao đổi nhiệt dạng tấm toàn diện nhất trong ngành. Nhiều loại tấm cho phép chúng tôi cung cấp bộ trao đổi nhiệt có kích thước tối ưu với tỷ lệ giá/hiệu suất tuyệt vời và chi phí vòng đời thấp. Bộ trao đổi nhiệt dạng tấm của chúng tôi đã được chứng minh là mang lại hiệu suất được thiết kế trong các ứng dụng liên quan đến chất lỏng, khí, hơi nước và các chất lỏng hai pha khác.
Chương trình sản phẩm PHE bao gồm 35 kích thước tấm với kích thước kết nối từ DN15 đến DN550. Tất cả các kích thước tấm đều có sẵn ở phiên bản theta cao và thấp. Ngoài ra, nhiều kích thước tấm có sẵn ở nhiều độ sâu gợn sóng. Bằng cách sử dụng các tấm trao đổi có các đặc điểm vật lý khác nhau, bộ trao đổi có thể được điều chỉnh cho nhiều ứng dụng và chất lỏng khác nhau (độ nhớt thấp hoặc cao, chất lỏng sạch hoặc chất lỏng có các hạt/sợi lơ lửng).
Các tấm hàn laser cũng có sẵn cho bộ trao đổi nhiệt dạng tấm bán hàn cũng như Bộ trao đổi nhiệt dạng tấm thành đôi.
Tấm truyền nhiệt có sẵn bằng SS304, S316L, SMo254, Titanium Gr 1 và Gr 11, Nickel 200/201, Hastelloy c276, C2000. Gioăng có sẵn bằng Nitrile (NBR), Hydrogenated NBR (HNBR), EPDM, FKM, Neoprene (CR), PTFE, v.v.
Thông số kỹ thuật
Ưu điểm
VARALKA PHE có thể dễ dàng tháo rời để kiểm tra, vệ sinh và bảo dưỡng. Một lợi ích khác là chúng có thể dễ dàng mở rộng hoặc thích ứng với các điều kiện quy trình thay đổi, bằng cách thêm/giảm các tấm hoặc đôi khi thay thế các tấm có đặc tính truyền nhiệt khác nhau.
PHE có thể được thiết kế theo dòng chảy ngược hoặc cùng dòng. Dòng chảy ngược phù hợp với hầu hết các ứng dụng vì nó cho phép truyền nhiệt cao và tiếp cận nhiệt độ gần và thậm chí là nhiệt độ giao nhau.
Dòng chảy cùng dòng phù hợp với môi trường rất nhạy nhiệt. Một ví dụ là máy bay hơi amoniac trong đó amoniac lỏng gặp nước muối nóng nhất khi đi vào bộ trao đổi nhiệt, do đó giảm thiểu nguy cơ quá nhiệt hoặc đóng băng nước muối.
Nguyên lý hoạt động
Chất lỏng làm nóng và làm mát đi qua kênh được tạo ra bởi các tấm truyền nhiệt dạng sóng và các miếng đệm được thiết kế đặc biệt. Các dạng sóng và nhiều điểm tiếp xúc tạo ra dòng chảy hỗn loạn làm tăng hệ số truyền nhiệt gấp nhiều lần so với các bộ trao đổi nhiệt vỏ và ống thông thường. Dòng chảy hỗn loạn cũng tạo ra 'hiệu ứng tự làm sạch' trong các nhiệm vụ bám bẩn.
Video cho thấy chất lỏng chảy theo dòng chéo. Kiểu dòng chảy này sử dụng diện tích truyền nhiệt hiệu quả hơn. Chúng tôi cũng cung cấp PHE theo dòng chảy song song có ưu điểm là kết nối đường ống đơn giản hơn!
Các tính năng nổi bật
Gioăng cố định
Hầu hết các tấm của chúng tôi có thể được cung cấp với gioăng không keo hoặc có keo. Cả hai loại cố định đều có những ưu điểm riêng. Các PHE hợp vệ sinh luôn được cung cấp với gioăng không keo và các PHE lớn luôn có gioăng có keo để dễ dàng lắp đặt tấm
Thiết kế khung đặc biệt
PHE 2 giai đoạn với hơn 2 chất lỏng trên mỗi PHE
Thiết kế nhiều lần truyền nhiệt cho các ứng dụng yêu cầu chiều dài nhiệt dài hoặc nhiệt độ tiếp cận gần
Giá đỡ bộ trao đổi nhiệt
Bộ trao đổi nhiệt có lớp cách nhiệt hoặc nắp kim loại và khay hứng nước.
Thiết kế CE, PED., ASME có sẵn theo yêu cầu. Chấp nhận kiểm tra của bên thứ ba
Kết nối
Có thể cung cấp nhiều kết nối khác nhau để phù hợp với ứng dụng
PHE có các kết nối được sửa đổi để phù hợp với PHE hiện có của một hãng khác. Điều này là cần thiết ở một số địa điểm nhà máy không được phép hàn nóng và khách hàng muốn thay thế PHE cũ bằng một PHE mới.
Ứng dụng Plate Heat Exchanger ( PHE )
Làm mát bằng axit sunfuric
Máy ngưng tụ dung môi
Cây Clo-kiềm
Làm nóng và làm mát rượu
Nhà máy chưng cất / Nhà máy Ethanol
Làm nóng nước mía
Cửa hàng sơn
Làm mát lò cảm ứng
Nhà máy chiết xuất dầu thực vật / dầu ăn, dung môi
Làm mát dầu thủy lực, Máy ép thủy lực
Làm mát dầu hộp số
Bộ làm mát dầu máy nén
Nhà máy điện nhiệt và điện hạt nhân
Hệ thống thu hồi nhiệt ngưng tụ
Hệ thống nước làm mát mạch kín
Làm mát sữa và đồ uống
Máy ngưng tụ và máy bay hơi/máy làm lạnh amoniac
Máy hàn tần số cao
