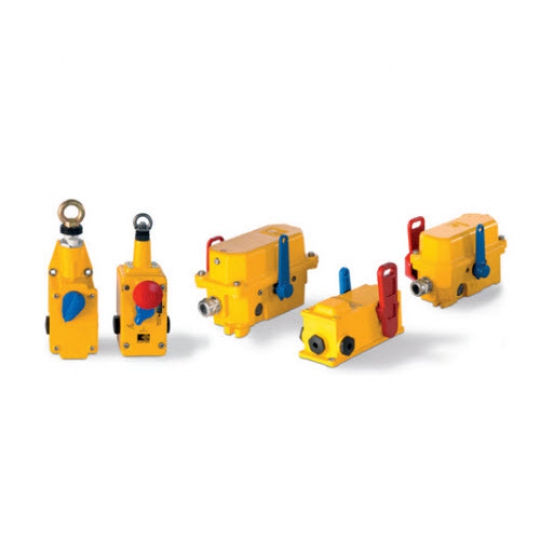

CÔNG TẮC GIẬT DÂY BĂNG TẢI – CÔNG TẮC GIẬT DÂY DỪNG KHẨN CẤP
Công tắc giật dây là gì?
Công tắc giật dây là một loại công tắc an toàn được lắp song song và trải dài theo chiều dài của băng tải với mục đích có thể cho phép bất kì ai, ở bất kì vị trị nào dọc băng tải cũng có thể dừng khẩn cấp băng tải bằng cách kéo dây khi có sự cố mất an toàn xảy ra.
Nguyên lý hoạt động công tắc giật dây
Công tắc giật dây băng tải hoạt động dựa theo nguyên lý sau:
Kích hoạt dừng khẩn cấp:
- Hệ thống sử dụng dây kéo được căng đối xứng ở hai bên của cần gạt màu đỏ.
- Khi dây kéo bị tác động (bị kéo hoặc đứt), công tắc dừng khẩn cấp sẽ được kích hoạt.
- Cơ chế cam lò xo (snap action) đảm bảo hành động đóng cắt nhanh chóng và chính xác.
Nguyên tắc mạch điện an toàn:
- Khi công tắc được kích hoạt, các tiếp điểm thường đóng (NC) mở ra, ngắt mạch điện điều khiển và dừng hệ thống băng tải.
- Hệ thống có thể được kiểm tra chéo với bộ điều khiển bên ngoài để đảm bảo tín hiệu dừng khẩn cấp được thực hiện đúng cách.
Cơ chế khóa an toàn
- Sau khi dừng khẩn cấp, công tắc sẽ bị khóa ở trạng thái "tắt" (0).
- Để khởi động lại hệ thống, cần phải nhấn cần gạt màu xanh (reset lever) về vị trí "bật".
- Tuy nhiên, việc đặt lại công tắc không tự động khởi động lại băng tải—cần có thao tác khởi động riêng biệt.
Danh sách các hãng sản xuất công tắc giật dây hiện nay
Công tắc giật dây Matsushima
Hãng Matsushima hiện đang sản xuất và cung cấp các dòng công tắc giật dây băng tải sau:
Dòng Weather Proof (Chống thời tiết)
- ELAW-21 – Tự động reset, khối lượng 1.7kg
- ELAW-31 – Reset thủ công, khối lượng 1.8kg
- ELAW-61P – Reset thủ công với bảng chỉ báo, khối lượng 2kg
Dòng Dust-Ignition-Proof (Chống bụi nổ)
- ELADP-82 – Tự động reset, khối lượng 1.7kg
- ELADP-83 – Reset thủ công, khối lượng 1.8kg
- ELADP-86 – Reset thủ công, khối lượng 2kg
Các model này có khả năng hoạt động hai chiều, với hai tiếp điểm để dừng và báo động, chịu được môi trường khắc nghiệt với tiêu chuẩn bảo vệ IP67 và IP68 tùy model.
Công tắc giật dây Sitec
Sitec | Spohn + Burkhardt Sicherheitstechnik GmbH hiện là một trong những công ty hàng đầu về công tắc kéo dây dừng khẩn cấp trên hệ thống băng tải. Thiết bị của họ Thiết kế chắc chắn cho điều kiện vận hành khắc nghiệt. Có sẵn tùy chọn với các phụ kiện lắp đặt toàn diện để lắp đặt dây kéo và đầu vào cáp. Tất cả các công tắc dừng khẩn cấp dây kéo đều tuân thủ các tiêu chuẩn và chỉ thị và đáp ứng DIN EN ISO 13850 và DIN EN 60947-5-1 cũng như DIN EN 60947-5-5.
Công tắc giật dây Kiepe Electric
Kiepe Electric GmbH hiện là một trong những công ty hàng đầu về công tắc kéo dây dừng khẩn cấp trên hệ thống băng tải. Công tắc dừng khẩn cấp dây kéo Kiepe là thiết bị dừng khẩn cấp với chức năng chốt. Chúng được vận hành bằng cách kéo hoặc xé dây kéo. Thiết lập lại được thực hiện thủ công tại thiết bị. Để lắp đặt dây kéo an toàn, cần có "Các thành phần cho Hệ thống dây kéo" có chức năng phù hợp với công tắc dừng khẩn cấp Kiepe pull rope và các ứng dụng tương ứng. Dữ liệu an toàn của công tắc cơ điện đã được chỉ định theo DIN EN ISO 13849-1. Bạn có thể tìm thông tin về dữ liệu an toàn B10d và mức hiệu suất (PL) tại các trang sản phẩm hoặc trong các tài liệu quảng cáo. Các thiết bị được chấp thuận sử dụng trong các khu vực nguy hiểm có bầu không khí dễ nổ có thể được tìm thấy trong thư mục "Công tắc dây kéo EX", ngoại trừ các ứng dụng khai thác ngầm. Kẹp nhanh Với Hệ thống kẹp nhanh mới của Kiepe Elektrik, chỉ cần một người duy nhất để lắp đặt hệ thống dây kéo hai mặt một cách đáng tin cậy. Chỉ trong vài bước lắp đặt, dây kéo có thể được kết nối, căng và điều chỉnh trên toàn bộ chiều dài của nó. Chỉ ở bước cuối cùng, dây kéo mới được kết nối với công tắc dây kéo bằng cụm kẹp KIEPE mới. Cụm lắp ráp đã được đơn giản hóa đáng kể với hiệu suất an toàn được cải thiện so với các phương pháp thông thường.
Các dòng phổ biến của Kiepe Electric
Công tắc giật dây Type PAS
PAS 001 | 91.057 560.001
PAS 101, stainless | 91.057 560.101
enclosure: PBT-Plastic - Pull Rope Lenght: up to 1x75m - one side installation - adjustment aid for operating point.
Công tắc giật dây Type LRS
- LRS 004 2NC / 1NO (positive-break contacts)
- LRS 022 2NC / 2NO (positive-break contacts)
- LRS 031 3NC / 1NO (positive-break contacts)
enclosure: Aluminum - Pull Rope Length: up to 1x 75m - oneside installation - with read out indicator for operating point - Emergency Stop Button
Công tắc giật dây Type PRS
PRS 001 | 91.063 293.001
PRS 101 | 91.063 293.101
PRS 102 | 91.063 293.102
PRS 901 | 91.063 293.901
enclosure: PBT-Plastic - Pull Rope Length: 2x50m - two-sided installation
Công tắc giật dây Type HEN
HEN 001 | 91.043 450.001
HEN 002 | 91.043 450.002
HEN 003 | 91.043 450.003
HEN 004 | 91.043 450.004
HEN 005 | 91.043 450.005
HEN 006 | 91.043 450.006
HEN 018 | 91.043 450.018
HEN 701 | 91.043 450.701
HEN 702 | 91.043 450.702
enclosure: Aluminum - Pull Rope Length: 100m (2x50m) up to 250m (2x 125m) possible with special external springs - two-sided symmetrical pull rope installation
Công tắc giật dây Type HEN 211
with two(2)-wire- Bus Terminal - enclosure: Aluminum - Pull Rope Length: up to 2x 50m - two-sided installation
Công tắc giật dây HEN 221/231 Safety Bus
Prepared for Dupline SafetyBus module
HEN 221 | 91.043 450.221
HEN 222 | 91.043 450.222
HEN 421 | 91.043 450.421
With Dupline SafetyBus module
HEN 231 | 91.043 450.232
HEN 232 | 91.043 450.232
HEN 431 | 91.043 450.431
with SafetyBus Module - enclosure: Aluminum - Pull Rope Length: up to 2x 50m - two-sided installation
Công tắc giật dây Type NTS
enclosure: BMC-Plastic - Pull Rope Length: up to 2x 50m - two-sided installation
NTS 001 | 91.064 084.001
NTS 002 | 91.064 084.002
NTS 004 | 91.064 084.004
NTS 005 | 91.064 084.005
NTS 018 | 91.064 084.018
NTS 061 | 91.064 084.061
NTS 701 |91.064 084.701
NTS 702 |91.064 084.702
Công tắc giật dây Type SEG
enclosure: cast iron - Pull Rope Length: up to 2x 50m - two-sided installation
SEG 001 | 91.056 400.001
SEG 002 | 91.056 400.002
SEG 004 | 91.056 400.004
SEG 005 | 91.056 400.005
SEG 124 | 91.056 400.124
