Tổng quan

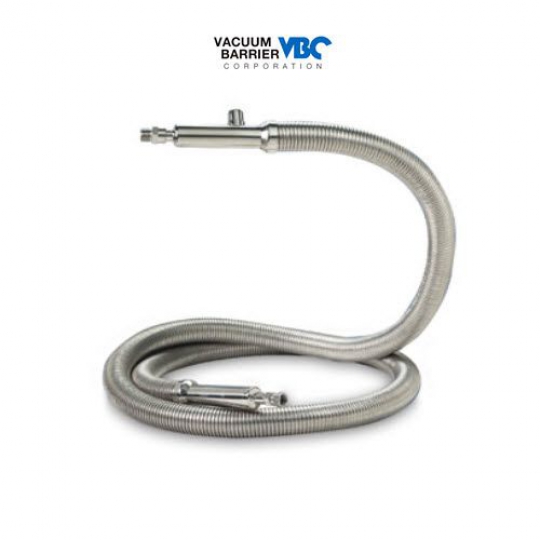

COBRAFLEX là loại ống mềm chân không kín do Vacuum Barrier sản xuất được thiết kế đặc biệt để vận chuyển nitơ lỏng (LN₂) mà không gặp các vấn đề phổ biến như đóng băng, ngưng tụ hơi nước hay hình thành cục băng.
Đặc điểm chính của COBRAFLEX
Chất liệu và cấu trúc
Được chế tạo từ thép không gỉ thuộc dòng 300 với lớp xoắn ngoài linh hoạt cao.
Có nhiều lớp siêu cách nhiệt giúp giảm tối đa tổn thất nhiệt.
Mỗi ống đều được kiểm tra rò rỉ heli để đảm bảo tính toàn vẹn của chân không.
Được xử lý nhiệt trong quá trình hút chân không để kéo dài tuổi thọ.
Sử dụng công nghệ hàn và cách nhiệt tiên tiến, đảm bảo hiệu suất sử dụng lâu dài và an toàn.
Thông số kỹ thuật chính
|
Đặc điểm |
Kích thước 3/8” |
Kích thước 5/8” |
|---|---|---|
|
Đường kính trong |
0.43” (11 mm) |
0.63” (16 mm) |
|
Đường kính ngoài |
1.54” (39 mm) |
1.90” (48 mm) |
|
Áp suất thiết kế |
175 PSI (12 bar) |
175 PSI (12 bar) |
|
Trọng lượng |
0.8 lbs/foot (1.2 kg/m) |
1.0 lbs/foot (1.6 kg/m) |
|
Bán kính uốn tối thiểu |
5.5” (14 cm) |
8” (20 cm) |
Tùy chọn kết nối
Ống có thể được đặt hàng với nhiều loại đầu nối như:
- NPT (Male 3/8”, Male 1/2”)
- JIC (Swivel Nut 1/2” 37°)
- Bayonet (Male A-5, Female A-5)
- Male với bộ lọc (MF)
Chiều dài tiêu chuẩn: 4' - 10', có thể đặt theo yêu cầu.
Ứng dụng
COBRAFLEX có thể kết hợp với hệ thống ống SEMIFLEX để tạo thành giải pháp dẫn truyền nitơ lỏng hiệu quả trong công nghiệp và nghiên cứu.
Thông tin chi tiết liên hệ
- Vacuum Barrier Việt Nam - Đại diện hãng Vacuum Barrier tại Việt Nam
- Địa chỉ: Số 1, Đường số 27, phường Hiệp Bình Chánh, Quận Thủ Đức, Tp.HCM.
- Điện thoại: 0917410069
- Email: sale17@tmpvietnam.com
| SPARE PARTS LIST | |||
| ITEM # | DESCRIPTION | VBC P/N | |
| 1 | LN2 INLET FILTER | 38474 | |
| 2 | A-5 BAYONET CLAMP | 3861 | |
| 3 | A-5 BAYONET GASKET | 3860 | |
| 4 | SAFETY RELIEF VALVE (140 psig / 9.6 BAR) | 46776 | |
| 5 | 1/8” NPT PIPE PLUG | 59260 | |
| 6 | DOSING VALVE CABLE ASSEMBLY – STANDARD | 59236 | |
| 7 | DOSING VALVE CABLE ASSEMBLY - PLUS | 59205 | |
| 8 | DOSING VALVE SOLENOID ASSEMBLY - STANDARD | 59707 | |
| 9 | DOSING VALVE SOLENOID ASSEMBLY - PLUS | 58707 | |
| 10 | DOSING VALVE STEM ASSEMBLY (NOZZLE DIA LESS THAN 0.100”) | 47319 | |
| 11 | DOSING VALVE STEM ASSEMBLY (NOZZLE DIA LARGER THAN 0.100”) | 55122 | |
| 12 | DOSING VALVE O-RING | 59255 | |
| 13 | NOZZLE SEAL | 32606 | |
| 14 | NOZZLE (0.065" DIA.) | 41577 | |
| 15 | HEATER BLOCK O-RING (STD. & 3D/CIP) | 44297 | |
| 16 | HEATER BLOCK O-RING (CIP & LDV) | 58297 | |
| 17 | HEATER BLOCK COVER - STANDARD | 44279 | |
| 18 | HEATER BLOCK COVER - LDV | 53393 | |
| 19 | DOSING VALVE HEATER (24V, 16 WATTS) | 46438 | |
| 20 | DOSING VALVE HEATER (24V, 10 WATTS) | 48068 | |
| 21 | VENT HEATER (24V, 22 WATTS) | 48265 | |
| 22 | HEATER CABLE ASSEMBLY | 44270 | |
| 23 | MESH INSERT FOR LDV HEATER BLOCK | 56797 | |
| 24 | CIP HEATER BLOCK MAINTENANCE KIT NOT SHOWN | 58900 | |
| 25 | 3D/CIP HEATER BLOCK MAINTENANCE KIT NOT SHOWN | 58910 | |
| 26 | 3/8” TEE HANDLE DRIVER (NOZZLE) | 36296 | |
| 27 | 3mm HEX KEY (HEATER BLOCK) | 48070 | |
| 28 | REGUALTOR MOUNTING BRACKET | 33060 | |
| 29 | PUSH-TO-CONNECT STRAIGHT FITTING - 1/4" MPT X 1/4" TUBE | 49077 | |
| 30 | REDUCING NIPPLE - 1/4" MPT X 1/8" MPT | 48829 | |
| 31 | FILTER/REGULATOR - SET TO 45 PSI (3 BAR) | 48618 | |
| 32 | 1/4" NPT HEX SOCKET PIPE PLUG | 49303 | |
| 33 | 2 WAY SOLENOID VALVE | 55047 | |
| 34 | PUSH-TO-CONNECT ELBOW - 1/8" MPT X 1/4" TUBE | 44235 | |
| 35 | PNP TIMING SENSOR | 54896 | |
| 36 | TIMING SENSOR MOUNTING BRACKET | 44049 | |
| 37 | TIMING SENSOR CABLE | YELLOW | 43622 |
| 38 | PNP PRODUCT SENSOR | 48925 | |
| 39 | PRODUCT SENSOR MOUNTING BRACKET | 50698 | |
| 40 | PRODUCT SENSOR CABLE | ORANGE | 42106 |
| 41 | ENCODER - 500 PULSES OPTIONAL | 60005 | |
| 42 | ENCODER - 5,000 PULSES OPTIONAL | 60050 | |
| 43 | ENCODER CABLE OPTIONAL | 60025 | |
| 44 | OPTIONAL “OJ” PRODUCT SENSOR | 48524 | |
| 45 | “OJ” PRODUCT SENSOR CABLE OPTIONAL | 48530 | |
| 46 | “OJ” PRODUCT SENSOR REFLECTOR OPTIONAL | 48523 | |
| 47 | “OJ” PRODUCT SENSOR REFLECTOR MOUNTING BRACKET OPTIONAL | 48522 | |
| 48 | CROSS BLOCK OPTIONAL | 47345 | |
| 49 | SENSOR MOUNTING CLAMP ASSEMBLY OPTIONAL | 47344 | |
| 50 | MOUNTING SHAFT OPTIONAL | 47391 | |
| 51 | FITTING FOR CIP SOLENOID PORT 3 (FAIL CLOSE) | 60370 | |
