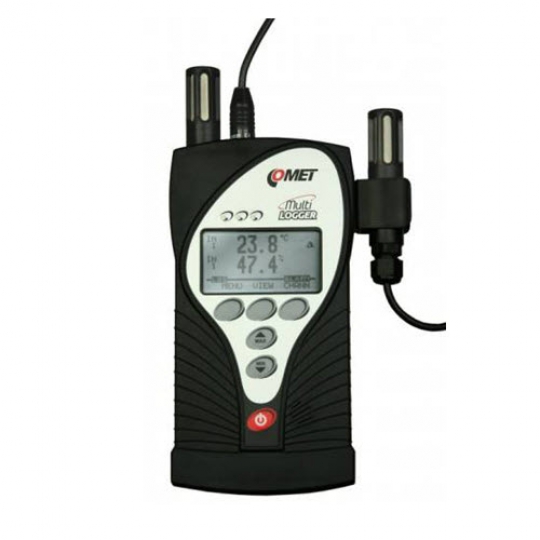

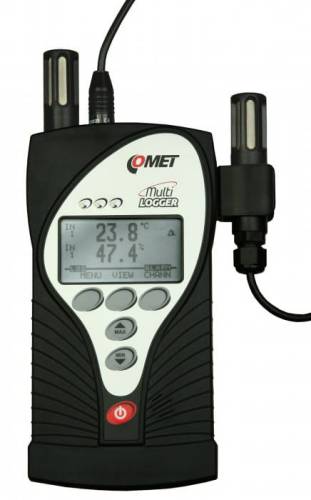

M1140 COMETSYSTEM
BỘ GHI DỮ LIỆU NHIỆT ĐỘ, ĐỘ ẨM VỚI 4 ĐẦU VÀO MINIDIN
TỔNG QUAN
Bộ ghi dữ liệu đa năng với đầu vào MiniDIN để kết nối tối đa bốn đầu dò nhiệt độ và/hoặc độ ẩm. Bộ ghi dữ liệu đa năng có thể được lắp cố định vào mạng Ethernet hoặc hoạt động như thiết bị di động.
Bao gồm chứng chỉ hiệu chuẩn có thể truy xuất theo EN ISO/IEC17025.
Multilogger là một máy ghi dữ liệu chạy bằng pin có khả năng đo và ghi lại các giá trị cảm biến và điện thông qua các đầu vào của nó.
Máy ghi dữ liệu có thể được kết nối với Ethernet. Sau đó, các giá trị đo được có thể được xem trên trình duyệt web, cũng như được lưu trữ và tải xuống để phân tích sau.
THÔNG SỐ KỸ THUẬT
CẢM BIẾN NHIỆT ĐỘ - đầu dò ngoài Pt1000
Phạm vi đo -200 đến +600 °C
Độ chính xác ±0,2 °C (-200 đến +100 °C);
±0,2 % từ giá trị đọc từ +100 đến +600 °C
Độ phân giải 0,1 °C
CẢM BIẾN NHIỆT ĐỘ + ĐỘ ẨM - đầu dò bên ngoài T+RH DIGI
Phạm vi đo theo đầu dò được kết nối Digi/M
Độ chính xác theo đầu dò được kết nối Digi/M
Độ phân giải 0,1 °C
ĐIỂM SƯƠNG
Phạm vi đo theo đầu dò được kết nối Digi/M
Độ chính xác theo đầu dò được kết nối Digi/M
Độ phân giải 0,1 °C
DỮ LIỆU KỸ THUẬT CHUNG
Nhiệt độ hoạt động -10 đến +60 °C
Kênh 4x đầu dò nhiệt độ bên ngoài hoặc đầu dò nhiệt độ + độ ẩm có thể kết nối
Các giá trị được tính điểm sương, độ ẩm tuyệt đối, độ ẩm riêng, tỷ lệ trộn, nhiệt riêng
Bộ nhớ 1 000 000 giá trị (bản ghi không tuần hoàn), 600 000 giá trị (bản ghi tuần hoàn)
Khoảng thời gian ghi âm từ 1 giây đến 24 giờ
Hiển thị và làm mới báo thức sau mỗi 10 giây
Chế độ ghi không tuần hoàn - ghi dữ liệu dừng lại sau khi bộ nhớ đầy
tuần hoàn - sau khi bộ nhớ đầy dữ liệu cũ nhất sẽ bị ghi đè bởi dữ liệu mới
Đơn vị nhiệt độ có sẵn độ C, độ F
Giao diện truyền thông Ethernet, USB, RS232
Giao thức truyền thông Ethernet WWW, SNMPv1, XML, DATALINK
Giao thức báo động E-Mail
Bộ đổi nguồn AC 230Vac/5Vdc (cần thiết cho giao diện Ethernet)
Tuổi thọ pin 3 - 4 tuần
Lớp bảo vệ IP20
Kích thước (không có đầu nối) 178 x 95 x 37mm, không có cáp đi kèm
Trọng lượng (bao gồm cả pin) khoảng 380 g
ĐẶC TRƯNG
Tối đa 4 đầu vào MiniDin vật lý
- Đầu vào Multilogger M1140
- Đầu dò nhiệt độ Pt1000 có bộ nhớ cấu hình tích hợp (serie xxx/M)
- Đầu dò nhiệt độ/độ ẩm tương đối với đầu ra kỹ thuật số - DigiS/M, DigiL/M, DIGIH/M
- Các đầu dò có thể hoán đổi cho nhau mà không cần hiệu chuẩn với một thiết bị cụ thể và bất kể chiều dài của cáp. Chiều dài của cáp có thể là 1, 2, 5, 10, 15 mét.
Đánh giá tối đa 16 biến
- Có thể tính toán tới 16 biến từ bốn đầu dò/cảm biến được kết nối. Đây là tổng của các giá trị đo được và tính toán. Các giá trị được tính toán có thể là một biểu thức khác của độ ẩm – nhiệt độ điểm sương, độ ẩm tuyệt đối, độ ẩm riêng, tỷ lệ trộn, enthalpy riêng. Nó cũng có thể là kết quả của các phép chuyển đổi giữa các kênh, ví dụ như sự khác biệt của hai đầu dò nhiệt độ được kết nối.
- Các giá trị đo được được lưu trữ trong bộ nhớ không biến động bên trong. Dung lượng bộ nhớ lên đến 1 triệu giá trị. Chế độ ghi nhật ký có thể được điều chỉnh thành không tuần hoàn, khi việc ghi nhật ký dừng lại sau khi bộ nhớ đầy, hoặc tuần hoàn, khi sau khi bộ nhớ đầy, các giá trị lưu trữ cũ nhất được ghi đè bằng các giá trị mới.
- Các giá trị đo được hiển thị trên màn hình với tùy chọn đèn nền và khả năng thay đổi kích thước chữ số hiển thị
Nguồn điện
- Multilogger có thể được cấp nguồn bằng bộ đổi nguồn AC hoặc bằng pin sạc có khả năng sạc. Pin luôn là một phần của thiết bị (bạn cũng có thể sử dụng pin AA kiềm tiêu chuẩn). Pin cung cấp năng lượng cho thiết bị trong nhiều tháng.
- Khi sử dụng bộ chuyển đổi AC, pin cung cấp các hoạt động sao lưu và cung cấp chức năng ghi và đo lường trong thời gian mất điện. Nhờ đầu ra Ethernet, thiết bị thông báo về sự cố qua tin nhắn email.
Giới hạn báo động và chỉ báo báo động
- Có thể thiết lập hai giới hạn cảnh báo độc lập cho mỗi kênh (tức là giá trị đo được hoặc giá trị tính toán).
- Tín hiệu báo động có thể là âm thanh (bíp tích hợp), quang học, gửi cảnh báo qua email hoặc đầu ra báo động. Đầu ra báo động dùng để kết nối báo động âm thanh hoặc hình ảnh bên ngoài.
Giao diện truyền thông
- Multilogger luôn được trang bị đầu nối USB để giao tiếp, phân tích dữ liệu và cũng để sạc pin sạc.
- gửi email khi trạng thái báo động bắt đầu hoặc kết thúc
- sử dụng DATALINK: hiển thị các giá trị hiện tại hoặc tải các giá trị từ bộ nhớ vào COMET Database trên PC của bạn. Phần mềm COMET Database chứa nhiều công cụ hữu ích để phân tích dữ liệu - biểu đồ, bảng, thống kê, v.v.
- giao tiếp không dây đơn giản với bộ định tuyến Wi-Fi TP-LINK
- các ứng dụng của bên thứ ba để đọc các giá trị đo thực tế bằng cách sử dụng các giao thức chung SNMPv1 và XML
- xem các giá trị đo hiện tại bằng trình duyệt web của bạn
Đầu ra ALARM OUT
- Đầu ra có thể được sử dụng để điều khiển các thiết bị khác khi báo động được kích hoạt, chẳng hạn như còi báo động ngoài, máy quay số điện thoại, v.v.
- Loại đầu ra - bóng bán dẫn cực thu hở
- Dòng điện chuyển mạch tối đa - 100 mA
- Điện áp đầu ra tối đa - 12 V
- Điện áp phụ ở đầu cuối - +5 V (chỉ khi có nguồn điện chính)
- Người dùng có thể nhận được cảnh báo nếu các giá trị vượt ra ngoài các thông số đã đặt. Cảnh báo được chỉ báo thông qua còi báo động bên trong, 3 đèn LED hoặc cảnh báo qua email qua cổng Ethernet.
