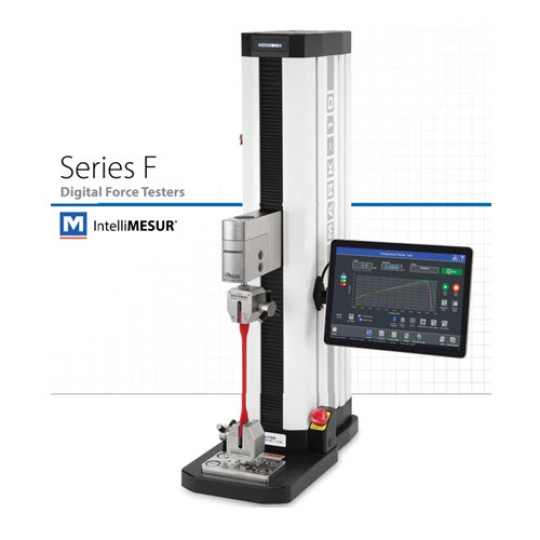

F105 Mark-10 | Máy kiểm tra lực kéo và nén tự động
Tổng quan
Dòng máy kiểm tra lực này được thiết kế cho các ứng dụng kiểm tra lực kéo và lực nén, với khả năng chịu lực lên đến 500 lbF (2,2 kN). Chọn theo hướng dọc hoặc ngang, cùng với nhiều loại công suất cảm biến lực cũng như nhiều loại tay nắm và đồ đạc cố định.

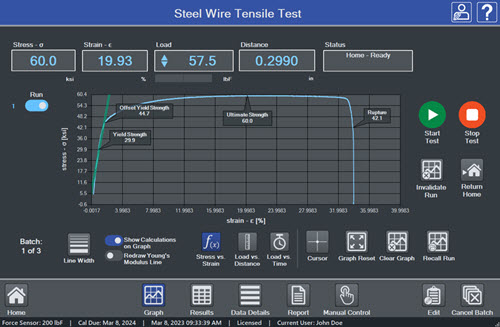

Thiết lập kiểm tra, ghi dữ liệu và phân tích dữ liệu thông qua phần mềm IntelliMESUR®. Từ các bài kiểm tra cơ bản đến trình tự nhiều bước, IntelliMESUR được tích hợp hoàn toàn với các hệ thống Series F. Chọn từ bảng điều khiển máy tính bảng được cấu hình sẵn hoặc phần mềm độc lập cho thiết bị Windows của riêng bạn.
Đặc điểm chung
Thiết kế cứng cáp và chính xác
Khung cực kỳ cứng cáp có thiết kế đùn tùy chỉnh, được thiết kế để có độ cứng. Bù trừ tại nhà máy cho khung thử nghiệm và cảm biến lực đảm bảo độ chính xác vị trí là ±0,002 in / 0,05 mm dưới mọi tải trọng, ở mọi vị trí.
Động cơ bước và bộ điều khiển dẫn động trục vít me bi và đường dẫn tuyến tính để vận hành trơn tru, yên tĩnh, hầu như không có sự thay đổi tốc độ dưới tải trọng.
Đế khung có thể được tháo ra để phù hợp với phần mở rộng cột và cấu hình lắp thay thế. Hầu hết các thiết bị điện tử đều được đặt trong một vỏ bọc độc lập, dễ dàng tiếp cận và thay thế nếu cần. Các khe chữ T tích hợp dọc theo cột có thể lắp các phần bổ sung.
Công tắc giới hạn bên ngoài
Các công tắc giới hạn trên và dưới ở trạng thái rắn có thể được sử dụng làm giới hạn kiểm tra hoặc làm trường hợp ngoại lệ kiểm tra. Thước chia độ kép hỗ trợ việc đặt công tắc.
Giao diện cảm biến lực liền mạch
Cảm biến lực thông minh Series FS05 gắn trực tiếp vào thanh giằng của các mẫu F105, F305, F505 và F505H, không cần bất kỳ cáp kết nối nào. Có sẵn các dải đo từ 0,12 đến 500 lbF [0,5 N đến 2,5 kN]. Chính xác đến ±0,1% thang đo đầy đủ.
Cảm biến lực loại S-beam Series R07 có thể đo được các dải lực cao hơn, cũng tương thích với công nghệ Plug & Test. Có sẵn các dải đo từ 50 đến 1.500 lbF [250 N đến 7,5 kN]. Chính xác đến ±0,15% thang đo đầy đủ.
Thiết bị điện tử dễ bảo dưỡng
Hầu hết các thiết bị điện tử đều được đặt trong một mô-đun tích hợp, có thể dễ dàng thay thế mà không cần công cụ hoặc quy trình đặc biệt.
Thông tin đặt hàng
| Model | Description |
| Test Frame + Pre-configured Tablet Control Panel | |
| F105-IMT | Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 100 lbF / 0.5 kN |
| F305-IMT | Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 300 lbF / 1.3 kN |
| F505-IMT | Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 500 lbF / 2.2 kN |
| F505H-IMT | Test frame with IntelliMESUR® pre-loaded tablet control panel, horizontal, 500 lbF / 2.2 kN |
| Test Frame + Standalone Software (for customer installation on a Windows device) | |
| F105-IM | Test frame with IntelliMESUR® software, single license, vertical, 100 lbF / 0.5 kN |
| F305-IM | Test frame with IntelliMESUR® software, single license, vertical, 300 lbF / 1.3 kN |
| F505-IM | Test frame with IntelliMESUR® software, single license, vertical, 500 lbF / 2.2 kN |
| F505H-IM | Test frame with IntelliMESUR® software, single license, horizontal, 500 lbF / 2.2 kN |
| Additional Items to Consider | |
| IMF001 | COF testing module for IntelliMESUR® |
| IMF002 | Materials testing calculations module for IntelliMESUR® |
| AC1094-1 | Single column extension, 6 in / 150 mm, F105 / F305 / F505 |
| AC1094-2 | Single column extension, 12 in / 300 mm, F105 / F305 / F505 |
| AC1094-3 | Single column extension, 24 in / 600 mm, F105 / F305 / F505 |
| AC1094-4 | Single column extension, 6 in / 150 mm, F505H |
| AC1094-5 | Single column extension, 12 in / 300 mm, F505H |
| AC1094-6 | Single column extension, 24 in / 600 mm, F505H |
| AC1095-1 | Double column extension, 6 in / 150 mm, F105 / F305 / F505 |
| AC1095-2 | Double column extension, 12 in / 300 mm, F105 / F305 / F505 |
| AC1095-3 | Double column extension, 24 in / 600 mm, F105 / F305 / F505 |
| AC1085 | Control panel tabletop mounting kit |
| AC1092-1 | Shield, 51.9 in height |
| AC1092-2 | Shield, 34.4 in height |
| AC1093 | USB hub |
| CERT-DS | NIST-traceable certificate of calibration, distance and speed |
| AC1139 | Power cable, -IM test frames, EUR |
| AC1140 | Power cable, -IM test frames, UK |
| AC1141 | Power cable, -IM test frames, AUS |
| AC1142 | Power cable accessory kit, -IMT test frames, EUR |
| AC1143 | Power cable accessory kit, -IMT test frames, UK |
| AC1144 | Power cable accessory kit, -IMT test frames, AUS |
