Tổng quan

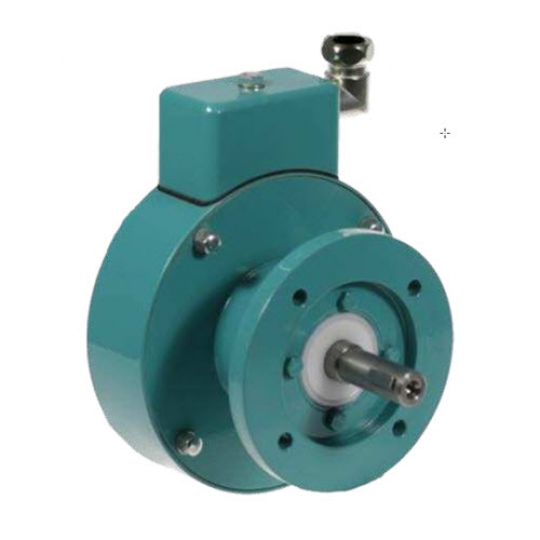

Cảm biến tốc độ FGA 30R2 được thiết kế để đo tốc độ của băng tải trong các hệ thống băng chuyền của hãng Schenck Process. Nó được sử dụng như một thiết bị tùy chọn cho các bộ cân băng tải MULTIBELT. Ngoài ra, cảm biến có thể được tùy chỉnh để sử dụng trong các khu vực nguy hiểm ATEX zones 21, 22, 1 hoặc 2.
Mô tả chi tiết về FGA 30R
Thiết bị bao gồm
- Cảm biến bao gồm một vỏ bọc với bánh xe xung bên trong được gắn trên một trục dẫn động.
- Tốc độ góc của trục được đo bằng tín hiệu tần số thông qua các cửa sổ trên bánh đo và một hoặc hai cảm biến tiệm cận hợp pháp (legal-for-trade).
- Tín hiệu được xử lý bởi một thiết bị đánh giá.
- Toàn bộ thiết bị được làm bằng thép với bề mặt phủ sơn tĩnh điện.
Chức năng
Nếu được vận hành như một máy đo tốc độ bánh ma sát:
- Bánh ma sát chạy trên mặt trong của băng tải trống đang quay trở lại với một vòng cao su.
- Trọng lượng của chính bánh xe tạo ra lực ma sát giữa bánh xe và băng tải, làm cho bánh xe quay theo chuyển động của băng tải.
- Tốc độ quay của bánh xe tỷ lệ thuận với tốc độ băng tải và được đo bởi cảm biến.
- Tín hiệu tần số ghi nhận tốc độ băng tải và được truyền đến bộ xử lý để phân tích.
Đặc điểm kỹ thuật
- Nhiệt độ hoạt động: -25°C đến +60°C (bao gồm cả phiên bản ATEX).
- Tốc độ băng tải tối đa: < 5 m/s.
- Tốc độ quay tối đa: 3000 vòng/phút.
- Số xung trên mỗi vòng quay: 30 xung/vòng.
- Tín hiệu đầu ra: Namur.
- Trọng lượng: 3,2 kg.
- Thiết kế tiêu chuẩn: 1 cảm biến tiệm cận.
- Thiết kế hợp pháp: 2 cảm biến tiệm cận.
- Tùy chọn ATEX: Zone 21, 22, 1 hoặc 2.
Tính năng nổi bật
- Độ tin cậy cao.
- Thiết kế bền chắc.
- Vận hành không cần bảo trì.
- Làm hoàn toàn bằng thép.
- Tích hợp với hệ thống cân băng tải MULTIBELT®.
- Hỗ trợ sử dụng bánh ma sát và bộ lắc.
- Có thể được vận hành với hệ thống dẫn động bằng khớp nối.
- Là phiên bản kế nhiệm của FGA 30R với cùng kích thước kết nối.
Bản vẽ kích thước
