Tổng quan

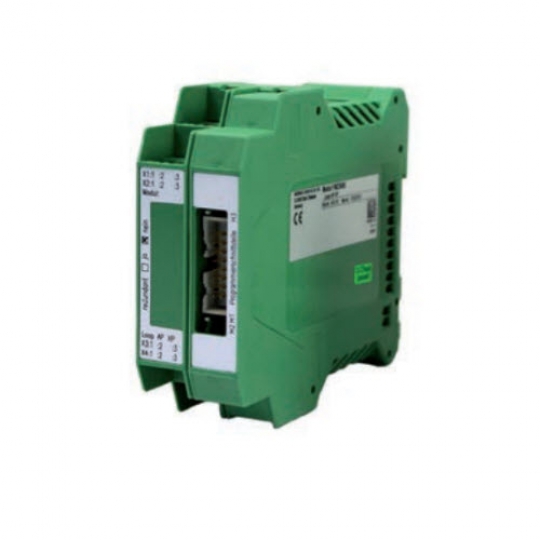

FMZ 5000 Loop AP XP Redundant Module ( part no.: 906186) là một module có chức năng liên kết được thiết kế để sử dụng trong tất cả các phiên bản của tủ điều khiển báo cháy FMZ5000 Minimax. FMZ 5000 Loop AP XP Redundant Module này được trang bị hai bộ vi xử lý dự phòng giúp đảm bảo vận hành an toàn cho các hệ thống dập lửa đa vùng, tuân thủ các tiêu chuẩn an toàn.
Tính năng chính
- Hỗ trợ 2 vòng lặp (loops): Mỗi vòng có thể kết nối tối đa 126 thiết bị.
- Có thể kết nối theo nhánh (branches) thay vì vòng lặp.
- Hỗ trợ nhiều loại thiết bị trên vòng lặp:
- Cảm biến cháy (fire detectors)
- Module vào/ra (input/output modules)
- Module điều khiển còi báo động (sounder control modules)
- Bộ ghép nối vòng lặp (loop couplers) để vận hành cảm biến thông thường trong vòng lặp.
- Dùng trong môi trường nguy hiểm tiềm tàng (potentially explosive atmospheres):
- Có thể kết nối cảm biến IS (Intrinsically Safe) thông qua giao diện giao thức Loop AP và rào chắn an toàn (safety barriers).
Ứng dụng
- Phát hiện cháy trong nhiều vùng của hệ thống dập lửa đa vùng, sử dụng công nghệ vòng lặp.
- Giám sát hệ thống bằng cách kết nối công tắc với module đầu vào có địa chỉ.
- Điều khiển thiết bị bảo vệ cháy thông qua tiếp điểm khô hoặc thông qua các module đầu ra có giám sát.
- Kết nối còi báo động theo vùng thông qua module còi báo.
- Kết nối cảm biến thông thường vào vòng lặp thông qua bộ ghép nối vòng lặp.
Lắp đặt
- Được lắp vào bảng điều khiển trung tâm (fire alarm panel) với nguồn cấp riêng biệt thông qua module phân phối điện.
- Kết nối nguồn điện và giao tiếp hệ thống thông qua các đầu nối cắm sẵn trên vỏ module.
- Một bảng báo cháy có thể sử dụng tối đa 14 module.
Thông số kỹ thuật
|
Thông số |
Giá trị |
|---|---|
|
Điện áp hoạt động |
18 V - 30 V DC |
|
Dòng điện nghỉ (bus module) |
Tối đa 85 mA DC |
|
Dòng cấp nguồn |
Tối đa 1440 mA DC |
|
Dòng vòng lặp |
Tối đa 400 mA DC |
|
Điện áp vòng lặp |
27 V DC |
|
Số vòng lặp |
2 |
|
Số cảm biến mỗi vòng |
126 |
|
Nhiệt độ hoạt động |
-5°C đến +40°C |
|
Độ ẩm tương đối |
Tối đa 95% (không ngưng tụ) |
|
Mức độ bảo vệ (IP) |
IP 20 |
|
Chất liệu vỏ |
Polyamide PA6.6, màu xanh lá |
|
Lắp đặt |
Thanh ray DIN 35mm (DIN 46277) |
|
Kích thước (WxHxD) |
35 x 99 x 114.5 mm |
|
Trọng lượng |
220 g (0.5 lbs) |
|
Tổng chiều dài cáp tối đa |
2000 m (6562 ft) mỗi vòng |
Phụ kiện đi kèm và tùy chọn
- Trong hộp sản phẩm:
- Module đã được lắp ráp sẵn, sẵn sàng để lắp đặt vào bảng báo cháy.
- Không bao gồm trong hộp:
- Dải terminal FKCT 2.5/3-ST (Mã: 901564)
- Module phân phối nguồn (Mã: 904093)
Lưu ý khi sử dụng trong môi trường nguy hiểm
- Chỉ được phép sử dụng rào chắn an toàn (safety barrier) sau đây:
- Safety Barrier IS Addressable 24V (Mã: 901324)
- Loop AP Protocol Interface (Mã: 901322)
Chứng nhận và phê duyệt
- Module này có đầy đủ chứng nhận để sử dụng trong hệ thống báo cháy và dập lửa.
- Tuân thủ các tiêu chuẩn quốc tế liên quan đến an toàn phòng cháy chữa cháy.
Ghi chú thêm
- Nếu hệ thống chỉ cần phát hiện cháy trong một vùng dập lửa đơn lẻ, có thể sử dụng Module Loop AP XP tiêu chuẩn (Mã: 906185) thay vì phiên bản dự phòng này
