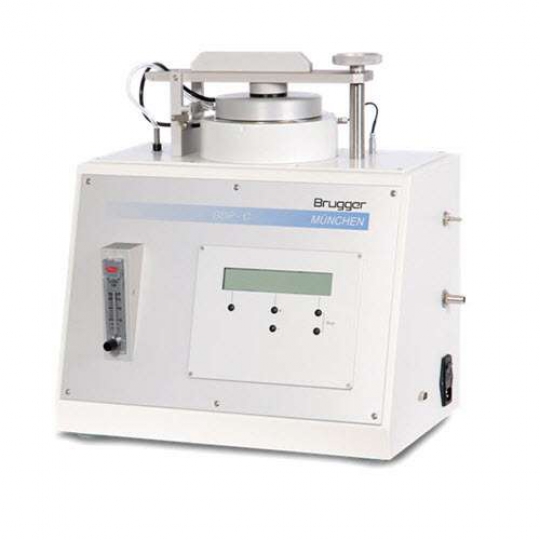

GDP-C Brugger Feinmechanik
Máy kiểm tra độ thấm khí cho màng nhựa
Máy test độ thấm khí cho giấy
Giới thiệu về GDP-C Brugger Feinmechanik
GDP-C Brugger Feinmechanik được thiết kế để thử nghiệm độ thấm của khí khô trên màng và các vật liệu tương tự theo nguyên lý áp kế. Mẫu được đặt giữa phần trên và phần dưới của ô thấm. Thể tích của phần dưới càng nhỏ càng tốt và được biết trước. Trước mỗi lần thử nghiệm, phần dưới của ô thấm được hút chân không. Trong quá trình thử nghiệm, phần trên được đổ đầy khí thử nghiệm. Khí thấm vào vật liệu gây ra sự gia tăng áp suất ở phần dưới của ô thấm. Bạn có thể phát hiện độ thấm khí bằng cách đánh giá sự gia tăng áp suất này theo thời gian và thể tích riêng của thiết bị. Sự gia tăng áp suất trong thời gian thử nghiệm được đánh giá và hiển thị bằng máy tính bên ngoài. Máy tính được kết nối với GDP-C Brugger Feinmechanik bằng giao diện nối tiếp. Bạn có thể điều chỉnh nhiệt độ mẫu trong phạm vi -20 °C và 80 °C bằng bộ điều nhiệt bên ngoài.
Tính năng của Phần mềm GDP-C
- Thiết lập các thông số cho các quy trình thử nghiệm khác nhau
- Xem biểu diễn đồ họa của các quy trình thử nghiệm
- In biểu đồ với đồ thị thử nghiệm
- Lưu kết quả của bạn trong cơ sở dữ liệu Microsoft Access
- Truy xuất và chỉnh sửa biểu đồ và kết quả từ các thử nghiệm trước đó.
- Lưu đồ thị đã chỉnh sửa
- Lưu, truy xuất và in dữ liệu thử nghiệm đặc biệt (như dữ liệu tiền xử lý).
Chi tiết kỹ thuật GDP-C
| est method | Quantitative determination of the gas permeability of film materials using differential pressure (manometric method) |
| Test gas | All non-corrosive and non-flamable gases |
| Recommended gas flow | 60 to 100 cm³/min |
| Measuring Range | 0.5 cm³/(m²×d×bar) to 30,000 cm³/(m²×d×bar) |
| Resolution | 0.1 cm³/(m²×d×bar) |
| Main pressure sensor | piezoresistive element, temperature stabilised |
| Measuring range | 0 hPa to 1100 hPa |
| Tolerance (absolut) | < 0.3 % of the final pressure (1000 hPa) |
| Resolution | 0.01 hPa (display) , 21 Bit (internal) |
| Data storage | up to 4096 test values (with dynamic time interval selection) |
| Pressure absorption gauge | piezoresistive element (0 hPa to 2000 hPa) |
| Tolerance | < 1% of the final pressure (1000 hPa) |
| Resolution (display) | 0.1 hPa |
| Data storage | up to 512 test values (width dynamic time interval selection) |
| Sample temperature range | -20 °C to 80°C (with external thermostat) |
| Tolerance ( temperature sensors) | +/- 1.5 °C |
| Resolution of the temperature display | 0.1 °C |
| Data storage | up to 512 test values (with dynamic time interval selection) |
| PC interface | serial interface RS232, 115.200 Baud |
| Dimensions | 50 x 31 x 74 cm |
| Weight | 20 kg |
| Storage temperature | 0 °C – 50 °C |
| Working temperature | 20 °C – 26 °C (to be constant during operation when testing films with a low GTR) |
| Relative humidity | max. 80 %, non-condensing |
| Electrical connection GDPC | 230 V / 50 – 60 Hz, power consumption ca. 50 W, approx. |
| Electrical connection PC | 230 V / 50 – 60 Hz, power consumption ca. 50 W, approx. |
| Electrical connection monitor | 230 V / 50 – 60 Hz, power consumption ca. 150 W, approx. |
| Electrical connection(Thermostat) | 230 V / 50 – 60 Hz, power consumption ca. 2300 W, approx. |
| Standard | ISO 15105-1 / ASTM D1434-82(2015) procedure M |
Phụ kiện đi kèm của GDP-C
- Vacum pump
- Thermostat
- Windows PC
