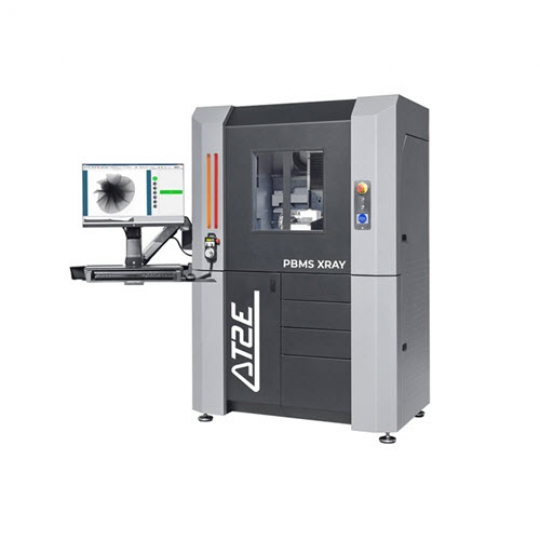

Hệ thống đo lường chai và phôi X-RAY PBMS

Hệ thống CT có thể tích bên trong là 591 mm (Rộng) x 685 mm (Cao) x 445 mm (Sâu), có cửa tự động, được trang bị máy phát tia X kín (không cần bảo dưỡng), 130 kV, kích thước tiêu điểm tối thiểu là 5 μm và công suất tối đa là 39 W, một máy dò màn hình phẳng với khả năng thu thập "thời gian thực", bệ quay cơ học có độ chính xác cao và 3 trục cơ giới, máy tính thu thập và tái tạo cùng phần mềm độc quyền để điều khiển thiết bị và tái tạo dữ liệu.

Thông số kỹ thuật:

Tổng quan:

• Tiêu thụ điện năng: 3 kW
• Nhiệt độ hoạt động: Được kiểm soát chủ động trong khoảng từ +15°C đến +25°C (59°F đến 77°F)
• Độ ẩm: Độ ẩm tương đối dưới 80%, không ngưng tụ
• Độ phân giải tối đa: Khoảng 5 µm/voxel cho mẫu có đường kính 9 mm (0,35 inch) ở khoảng cách 11 mm (0,43 inch) từ cửa sổ đầu ra (tương thích với ô nhiệt độ); 10 µm/voxel cho mẫu có đường kính 18 mm (0,71 inch)
• Độ phân giải thực: Có khả năng phân giải các cặp vạch 5 µm trong các lát cắt cắt lớp
• Khối lượng quét tối đa: Đường kính 180 mm (7,09 inch), chiều cao 380 mm (14,96 inch)

Tủ:

• Kích thước bên ngoài: 1325 mm x 890 mm x 1865 mm (52,17 in x 35,04 in x 73,43 in)
• Kích thước bên trong: 710 mm x 604 mm x 835 mm (27,95 in x 23,78 in x 32,87 in)
• Kích thước buồng thử nghiệm: 591 mm x 445 mm x 685 mm (23,27 in x 17,52 in x 26,97 in)
• Chiều cao tối đa giữa giai đoạn quay và trần tủ: 685 mm (26,97 in), có thể thay đổi tùy thuộc vào máy ảnh
• Khoảng cách tối đa từ máy phát đến máy dò: ~590 mm (23,23 in)
• Khoảng cách từ điểm tiêu cự đến máy ảnh: 620 mm (24,41 in)
• An toàn: Tủ tự bảo vệ với rò rỉ bức xạ bên ngoài <0,5 µSv/h
• Tiếp cận: Cửa trượt có động cơ với cửa sổ lớn có khung chì; một lối vào thông qua cổng cho người dùng
• Trọng lượng: 1020 kg (2249 lbs)

Cơ học:

Hệ thống bao gồm 3 trục cơ tuyến tính chính xác làm từ đá granit và 1 giai đoạn quay chính xác:

• Hành trình theo chiều dọc: 275 mm (10,83 in)
• Hành trình ngang: 195 mm (7,68 in)
• Điều chỉnh độ phóng đại: 480 mm (18,90 in)
• Tải trọng tối đa trên giai đoạn quay: 5 kg (11 lbs)

Chi tiết về trục cơ giới:

• Trục 1: Trục bên của bệ mẫu (190 mm / 7,48 in)
• Trục 2: Trục dọc cho bệ mẫu (270 mm / 10,63 in)
• Trục 3: Trục thu phóng (466 mm / 18,35 in)

Máy phát tia X:

• Dải điện áp: 40 đến 130 kV, lên đến 300 µA
• Công suất tối đa: 39 W
• Kích thước điểm tiêu cự tối thiểu: 5 µm (0,0002 in)
