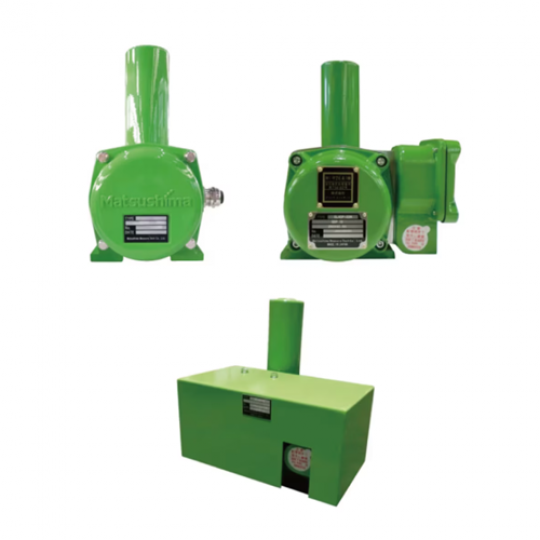

Cảm biến báo lệch băng tải ELAP-20 Matsushima
Thông số kỹ thuật chính
| Thông số | Chi tiết |
| Loại vỏ bọc | Chống thời tiết (Weatherproof) |
| Cấp bảo vệ | IP67 |
| Góc nghiêng tối đa của puly cảm biến | 75° |
| Mô-men xoắn hoạt động của con lăn | 3.4 ~ 5.4 N (0.35 ~ 0.55 kgfm) |
| Tiếp điểm | 2c (2 COM, 2 NO, 2 NC) |
| Dòng chịu tải tiếp điểm | 15A - 125/250 VAC, 1/2A - 125 VDC |
| Nhiệt độ hoạt động | -20°C ~ +60°C |
| Kích thước cáp đầu vào | Φ6 ~ Φ12 mm |
| Trọng lượng | 2.9 kg |
| Màu sơn | Munsell 7.5GY6/10 |
Nguyên lý hoạt động
Khi băng tải lệch sang một bên và làm nghiêng con lăn cảm ứng:
- Tiếp điểm 1-2 đóng khi góc lệch đạt 20° và mở lại khi trở về 18°.
- Tiếp điểm 4-5 mở khi góc lệch đạt 35° và đóng lại khi trở về 33°.
Sự khác biệt góc 2° giữa ON/OFF giúp đảm bảo chuyển mạch chính xác và tránh dao động.
Hướng dẫn lắp đặt
- Lắp đặt ở hai bên băng tải tại các vị trí có khả năng lệch cao.
- Góc nghiêng của cảm biến phải tương ứng với cấu trúc của băng tải (tham khảo góc nghiêng con lăn và chiều rộng băng).
- Có thể điều chỉnh cam để thay đổi vị trí kích hoạt của tiếp điểm.
