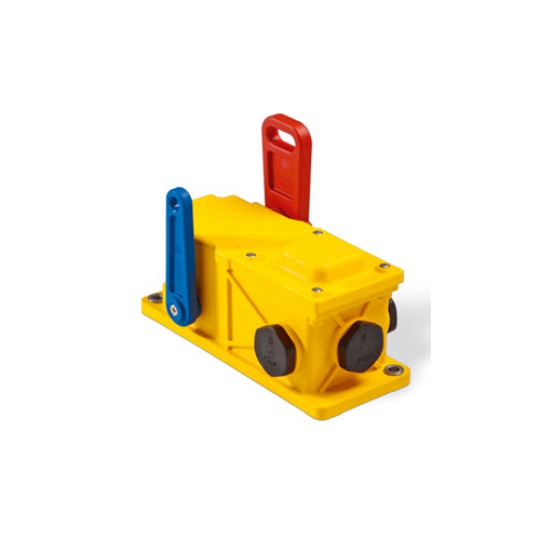

Công tắc giật dây băng tải PRS Kiepe
Pull Rope Emergency Stop Switch Type PRS
Pull-Rope Emergency Stop Switch PRS là một thiết bị an toàn được sử dụng trên các băng tải cố định nhằm cung cấp một cơ chế dừng khẩn cấp bằng dây kéo.
Ứng dụng
PRS được thiết kế để hoạt động như một thiết bị dừng khẩn cấp trên băng tải cố định.
Dây kéo được căng đối xứng ở cả hai bên của cần gạt nhả màu đỏ.
Vật liệu chế tạo gồm nhựa gia cố bằng sợi thủy tinh và thép không gỉ, phù hợp với môi trường khắc nghiệt như nhà máy muối kali, cảng biển, cơ sở tái chế và sản xuất phân bón.
Hệ thống dây kéo có thể kích hoạt tín hiệu dừng khẩn cấp trên khoảng cách lên đến 100m cho mỗi công tắc.
Chức năng
PRS được kích hoạt khi dây kéo bị giật, làm thay đổi vị trí của cần gạt nhả màu đỏ.
Hệ thống cơ chế chốt cam và lò xo giúp công tắc hoạt động chính xác và đảm bảo an toàn.
Khi kích hoạt, công tắc bị khóa ở vị trí “0” (ngừng hoạt động).
Đèn báo tín hiệu LED sáng trên vỏ của PRS 101 và PRS 102.
Để thiết lập lại, cần kéo cần gạt màu xanh về vị trí “1”, làm tắt đèn báo và chuẩn bị cho băng tải hoạt động lại.
Các loại PRS
| Loại PRS | N.C. | SPDT | N.O. | Đèn tín hiệu | Mã đặt hàng |
|---|---|---|---|---|---|
| PRS 001 | 2 | 1 | - | - | 91.063 293.001 |
| PRS 101 | 2 | 1 | (1) | LED 230V AC | 91.063 293.101 |
| PRS 102 | 2 | 1 | (1) | LED 24V DC | 91.063 293.102 |
| PRS 901 | 2 | 1 | - | - | 91.063 293.901 |
Phụ kiện công tắc giật dây dừng khẩn
- Pull rope
- Tension spring
- Anchor hook
- Turnbuckle
- Quick link
- Rope support
- Clamp (2x)
- Thimble
Hướng dẫn lắp đặt công tắc giật dây dừng khẩn
- PRS được gắn giữa các móc neo dây kéo và cố định bằng 2 vít M6.
- Kết nối điện thông qua cáp đi kèm với đầu nối ren M25.
- Dây kéo được căng bằng lò xo giữa các móc neo và kết nối với cần gạt nhả đỏ.
- Khi lắp đặt, cần kiểm tra lực kích hoạt và khoảng cách kích hoạt để đảm bảo tuân thủ yêu cầu kỹ thuật.
