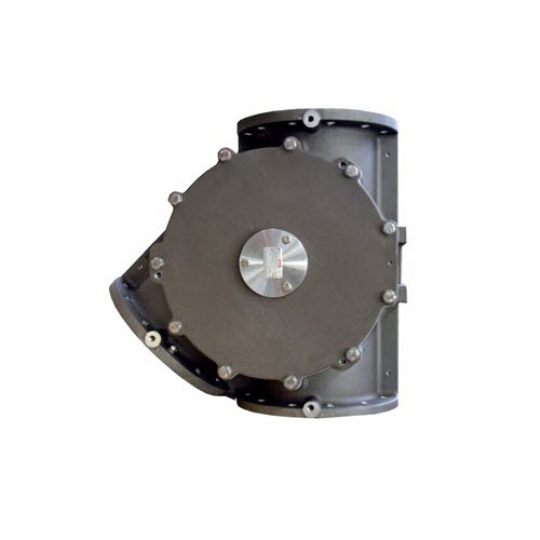

Diverter Valve - Van chuyển hướng liệu
SPTD DMN Westinghouse
Van chuyển hướng dạng ống đơn SPTD DMN Westinghouse được thiết kế đặc biệt để chuyển hướng liệu dạng bột và hạt trong hệ thông chuyển liệu bằng khí nén. Với thiết kế ống thẳng giúp SPTD rất phù hợp cho các ứng dụng trong ngành thực phẩm, thức ăn cho vật nuôi, nhựa (tái chế) và hóa dầu. SPTD được gia công chính xác, bịt kín thích hợp và cấu tạo bên trong không có vật cản đảm bảo nguyên liệu di chuyển một cách trơn tru. Thiết kế thân thiện với người dùng, dễ sử dụng cho phép kiểm tra bên trong nhanh chóng, làm sạch và thay thế các vòng đệm khi cần thiết.
THÔNG SỐ KỸ THUẬT CHUNG SPTD
- Ứng dụng phổ quát
- Kích thước từ NB 150 đến 400 (6" đến 16")
- Có sẵn kích thước ống theo hệ mét hoặc inch
- Áp suất lên tới 3 bar g
- Nhiệt độ sản phẩm tối đa +80 °C đối với mẫu tiêu chuẩn
- Chỉ để chuyển hướng
- Niêm phong tĩnh hoặc động
- Không có bộ phận chuyển động ở bên ngoài
- Phiên bản đặc biệt có sẵn
- Có sẵn các phiên bản tuân theo ATEX 2014/34/EU
BẢN VẼ VÀ KÍCH THƯỚC SPTD
BẢNG QUY ĐỔI KÍCH THƯỚC VAN
| DN | Inches | Phi mm |
| DN 10 | 3/8″ | ~ Ø 17 mm |
| DN 15 | 1/2″ | ~ Ø 21 mm |
| DN 20 | 3/4″ | ~ Ø 27 mm |
| DN 25 | 1″ | ~ Ø 34 mm |
| DN 32 | 1 1/4″ | ~ Ø 42 mm |
| DN 40 | 1 1/2″ | ~ Ø 49 mm |
| DN 50 | 2″ | ~ Ø 60 mm |
| DN 65 | 2 1/2″ | ~ Ø 73 mm |
| DN 80 | 3″ | ~ Ø 89 mm |
| DN 100 | 4″ | ~ Ø 114 mm |
| DN 125 | 5″ | ~ Ø 141 mm |
| DN 150 | 6″ | ~ Ø 168 mm |
| DN 200 | 8″ | ~ Ø 219 mm |
| DN 250 | 10″ | ~ Ø 273 mm |
| DN 300 | 12″ | ~ Ø 324 mm |
| DN 350 | 14″ | ~ Ø 356 mm |
| DN 400 | 16″ | ~ Ø 406 mm |
| DN 450 | 18″ | ~ Ø 457 mm |
| DN 500 | 20″ | ~ Ø 508 mm |
| DN 600 | 24″ | ~ Ø 558 mm |
