Diverter Valve - Van chuyển hướng liệu

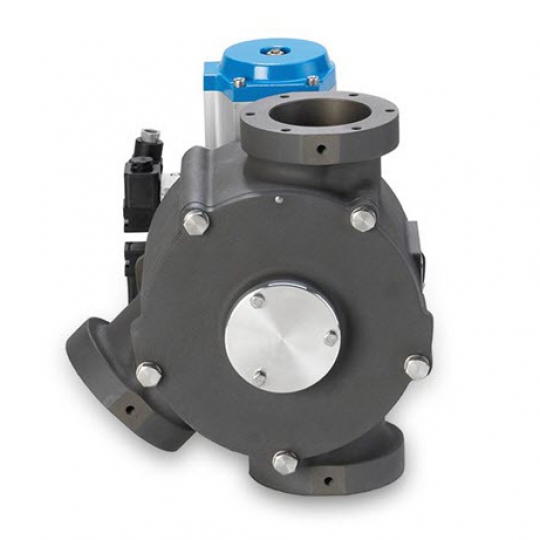

SPTDs DMN Westinghouse
Van chuyển hướng dạng ống đơn SPTDs DMN Westinghouse được thiết kế đặc biệt để chuyển hướng liệu dạng bột và hạt trong hệ thông chuyển liệu bằng khí nén. Với thiết kế ống thẳng giúp SPTDs rất phù hợp cho các ứng dụng trong ngành thực phẩm, thức ăn cho vật nuôi, nhựa (tái chế) và hóa dầu. SPTDs được gia công chính xác, bịt kín thích hợp và cấu tạo bên trong không có vật cản đảm bảo nguyên liệu di chuyển một cách trơn tru. Thiết kế thân thiện với người dùng, dễ sử dụng cho phép kiểm tra bên trong nhanh chóng, làm sạch và thay thế các vòng đệm khi cần thiết.
THÔNG SỐ KỸ THUẬT CHUNG SPTDs
- Ứng dụng phổ quát
- Kích thước từ DN 50 đến DN125
- Áp suất lên tới 1 bar g
- Nhiệt độ sản phẩm tối đa +80 °C
- Chỉ để chuyển hướng
- Niêm phong tĩnh
- Không có bộ phận chuyển động ở bên ngoài
- Có sẵn các phiên bản tuân theo ATEX 2014/34/EU
BẢN VẼ VÀ KÍCH THƯỚC SPTDs
BẢNG QUY ĐỔI KÍCH THƯỚC ROTARY VALVE
| DN | Inches | Phi mm |
| DN 10 | 3/8″ | ~ Ø 17 mm |
| DN 15 | 1/2″ | ~ Ø 21 mm |
| DN 20 | 3/4″ | ~ Ø 27 mm |
| DN 25 | 1″ | ~ Ø 34 mm |
| DN 32 | 1 1/4″ | ~ Ø 42 mm |
| DN 40 | 1 1/2″ | ~ Ø 49 mm |
| DN 50 | 2″ | ~ Ø 60 mm |
| DN 65 | 2 1/2″ | ~ Ø 73 mm |
| DN 80 | 3″ | ~ Ø 89 mm |
| DN 100 | 4″ | ~ Ø 114 mm |
| DN 125 | 5″ | ~ Ø 141 mm |
| DN 150 | 6″ | ~ Ø 168 mm |
| DN 200 | 8″ | ~ Ø 219 mm |
| DN 250 | 10″ | ~ Ø 273 mm |
| DN 300 | 12″ | ~ Ø 324 mm |
| DN 350 | 14″ | ~ Ø 356 mm |
| DN 400 | 16″ | ~ Ø 406 mm |
| DN 450 | 18″ | ~ Ø 457 mm |
| DN 500 | 20″ | ~ Ø 508 mm |
| DN 600 | 24″ | ~ Ø 558 mm |
