Cảm biến tốc độ FGA 20RSLE Schenck Process
Mô tả chung về FGA 20RSLE
Ứng dụng
- Cảm biến tốc độ FGA 20RSLE được thiết kế để đo tốc độ băng tải của hệ thống băng chuyền.
- Được sử dụng như một thiết bị tùy chọn cho các cân băng tải MULTIBELT.
- Có thể sử dụng trong các khu vực ATEX 21, 22, 1 hoặc 2.
Thiết kế

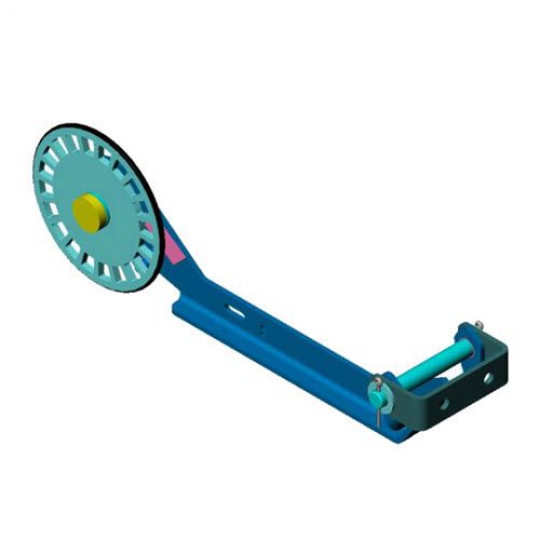

- Cảm biến gồm một cánh tay đòn có thể xoay quanh trục, được gắn vào giá đỡ lắp đặt trên băng tải.
- Bánh đo được gắn trên cánh tay đòn và chạy không trượt trên băng tải cần đo.
- Tốc độ băng tải được đo bằng tín hiệu tần số thông qua các cửa sổ trong bánh đo, kết hợp với một hoặc hai cảm biến tiệm cận (loại hợp pháp).
Chất liệu
- Thép mạ kẽm chống ăn mòn cao.
- Mô hình đạt chứng nhận ATEX được làm từ thép không gỉ 1.4301.
Nguyên lý hoạt động
- Bánh xung quay trên mặt trong của băng tải trống với một vòng cao su.
- Dưới tác động trọng lượng riêng, bánh xe ma sát với băng tải và quay theo chuyển động của băng.
- Chuyển động không trượt giúp đảm bảo vận tốc chu vi của bánh xe tương đương với tốc độ của băng tải.
- Cảm biến ghi nhận tốc độ quay thông qua tín hiệu tần số từ các khe hở trên bánh đo và truyền dữ liệu đến bộ xử lý đánh giá.
Thông số kỹ thuật
- Nhiệt độ hoạt động: -20 °C đến +50 °C.
- Nhiệt độ hoạt động (ATEX): -20 °C đến +50 °C.
- Tốc độ băng tải tối đa: < 3.5 m/s.
- Xung:
- 20 xung mỗi vòng quay.
- 33.5 xung mỗi mét băng tải.
- Tín hiệu đầu ra: Namur.
- Trọng lượng: 4.55 kg.
- Loại hợp pháp: 2 cảm biến tiệm cận.
- Tùy chọn ATEX: Dành cho Zone 21, 22, 1 hoặc 2.
