1. Tổng quan

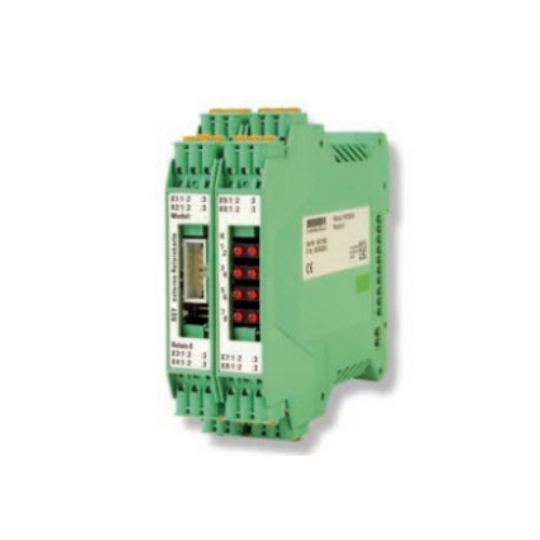

FMZ 5000 8 Relay Module (Part No.: : 901595) là một mô-đun chức năng được sử dụng trong tất cả các biến thể của hệ thống báo cháy FMZ 5000 Minimax. Mô-đun này có 8 rơ-le, mỗi rơ-le đều có một tiếp điểm khô. Khi một rơ-le được kích hoạt, nó sẽ được hiển thị bằng đèn LED trạng thái màu đỏ.
2. Đặc điểm của FMZ 5000 8 Relay Module
- Hỗ trợ điều khiển theo thời gian, có thể thiết lập độ trễ, điều khiển xung hoặc liên tục.
- Tất cả các cài đặt đều được thực hiện thông qua phần mềm cấu hình MxSysCon.
- Không cần điều chỉnh thêm sau khi lắp đặt.
- Một card rơ-le mở rộng có thể được kết nối thông qua dải đầu nối cắm, giúp bổ sung tối đa 8 rơ-le bổ sung.
- Điều khiển thông qua ngõ ra collector hở, chạy song song với các rơ-le trong mô-đun, cho phép sử dụng các rơ-le có điện áp hoặc dòng điện chuyển mạch cao hơn.
3. Ứng dụng của FMZ 5000 8 Relay Module
FMZ 5000 8 Relay Module thích hợp cho việc điều khiển tiếp điểm khô của:
- Thiết bị bảo vệ chống cháy (ví dụ: cửa ngăn cháy, van điều khiển khói).
- Bảng điều khiển đồ họa.
- Hệ thống thông gió (tắt hệ thống trong trường hợp hỏa hoạn).
- Truyền tín hiệu tổng quát.
Mô-đun này có thể được lắp trực tiếp vào tủ trung tâm mà không cần đi dây bổ sung. Nguồn điện và giao tiếp hệ thống được kết nối qua các đầu nối cắm trên vỏ mô-đun. Một tủ trung tâm báo cháy có thể sử dụng tối đa 64 mô-đun.
4. Thông số kỹ thuật của FMZ 5000 8 Relay Module
- Điện áp hoạt động: 19V - 29V DC.
- Dòng tiêu thụ ở trạng thái chờ: 10 mA DC.
- Dòng tiêu thụ trên mỗi rơ-le: 10 mA DC.
- Số lượng rơ-le: 8 TQ.
- Số tiếp điểm trên mỗi rơ-le: 1 tiếp điểm chuyển đổi (changeover), tiếp điểm khô.
- Khả năng chịu tải tiếp điểm:
- 1A / 30V DC
- 0.5A / 125V AC
- Công suất chuyển mạch tối đa: 30W / 62.5VA.
- Kiểu điều khiển: Điều khiển theo thời gian, liên tục, xung, đảo ngược.
- Tiết diện dây tối đa: 2.5 mm² (AWG 13).
- Nhiệt độ hoạt động: -5°C đến +40°C.
- Độ ẩm tương đối: Tối đa 95% (không ngưng tụ).
- Cấp bảo vệ IP: IP20 (theo tiêu chuẩn EN 60529).
- Vật liệu vỏ: Polyamide PA6.6, màu xanh lá.
- Vị trí lắp đặt: Lắp thẳng đứng.
- Phương thức gắn: Gắn trên thanh ray DIN 35 theo tiêu chuẩn DIN 46277.
- Trọng lượng: 170g.
- Kích thước: 35 x 99 x 114.5 mm (WxHxD).
