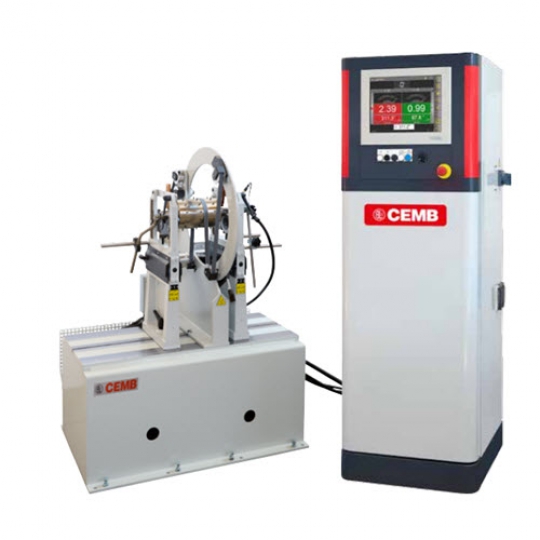

MÁY CÂN BẰNG ĐỘNG ZB100 CEMB
MÁY CÂN BẰNG ĐỘNG QUẠT LY TÂM
| BẢN VẼ KỸ THUẬT: |
 |
Đặc điểm kỹ thuật chính
-
Truyền động:
- Sử dụng dây đai để quay rotor.
- Có hệ thống căng đai tự động.
-
- Trang bị thiết bị đo lường hiện đại giúp cân bằng chính xác.
- Hỗ trợ phân tích tín hiệu FFT và đo độ lệch tâm (run-out).
-
Khả năng chịu tải:
- Cân bằng rotor có trọng lượng tối đa 150 kg.
- Đường kính rotor tối đa 1000 mm.
-
Cấu trúc cứng vững:
- Thiết kế với ổ đỡ cứng (hard-bearing) giúp giảm thiểu rung động.
- Kết cấu vững chắc giúp tối ưu hóa hiệu suất cân bằng.
-
Ứng dụng:
- Cân bằng động cơ điện, quạt công nghiệp, trục truyền động và các chi tiết quay có kích thước trung bình.
- Phù hợp với các ngành công nghiệp sản xuất động cơ, máy bơm, quạt gió và các bộ phận quay chính xác.
-
Hệ thống điều khiển:
- Sử dụng phần mềm đo lường B9 hoặc B11, hỗ trợ kết nối với PLC và Ethernet.
- Hỗ trợ tự động cân bằng, đo và hiển thị vị trí mất cân bằng theo đơn vị gram (g), ounce (oz), g.mm, oz.inch, v.v.
Ưu điểm của ZB100
- Hiệu suất cao nhờ công nghệ cảm biến tiên tiến.
- Dễ vận hành với giao diện điều khiển trực quan.
- Độ chính xác cao với khả năng đo lực trực tiếp từ cảm biến piezoelectric.
- Không cần quay thử nghiệm nhiều lần, giúp tiết kiệm thời gian.
Các dòng máy tương tự ZB100
1. ZB50
- Truyền động: Dây đai
- Trọng lượng rotor tối đa: 75 kg
- Đường kính rotor tối đa: 1000 mm
- Phù hợp cho các rotor nhỏ hơn so với ZB100.
2. ZB200
- Truyền động: Dây đai
- Trọng lượng rotor tối đa: 300 kg
- Đường kính rotor tối đa: 1580 mm
- Dành cho các ứng dụng cân bằng rotor lớn hơn ZB100 nhưng vẫn dùng truyền động dây đai.
3. ZB300
- Truyền động: Dây đai
- Trọng lượng rotor tối đa: 450 kg
- Đường kính rotor tối đa: 1900 mm
- Tương tự ZB200 nhưng có khả năng cân bằng rotor nặng hơn.
4. ZB750
- Truyền động: Kết hợp dây đai + giunto cardanico (cardan shaft)
- Trọng lượng rotor tối đa: 1100 kg
- Đường kính rotor tối đa: 2400 mm
- Thích hợp cho các rotor lớn hơn với hệ truyền động linh hoạt hơn.
5. ZB2000
- Truyền động: Dây đai + giunto cardanico
- Trọng lượng rotor tối đa: 3000 kg
- Đường kính rotor tối đa: 3100 mm
- Dành cho các rotor công nghiệp nặng.
Bảng so sánh
| Model | Trọng lượng rotor tối đa (kg) | Đường kính rotor tối đa (mm) | Truyền động |
|---|---|---|---|
| ZB50 | 75 | 1000 | Dây đai |
| ZB100 | 150 | 1000 | Dây đai |
| ZB200 | 300 | 1580 | Dây đai |
| ZB300 | 450 | 1900 | Dây đai |
| ZB750 | 1100 | 2400 | Dây đai + Cardan |
| ZB2000 | 3000 | 3100 | Dây đai + Cardan |
Lựa chọn dòng máy phù hợp
- Nếu cần cân bằng rotor nhỏ hơn → ZB50 hoặc ZB100
- Nếu cần cân bằng rotor lớn hơn → ZB200, ZB300
- Nếu cần tăng độ linh hoạt với hai loại truyền động → ZB750, ZB2000
