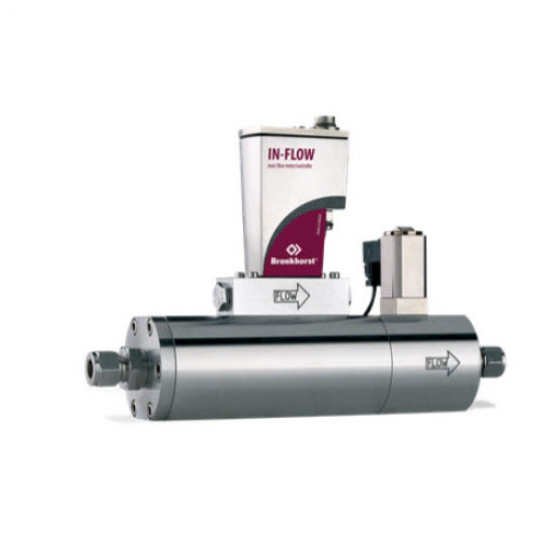

Thiết bị đo và điều khiển lưu lượng hỗn hợp khí F-206BI Bronkhorst

Thiết bị điều khiển và đo lưu lượng hỗn hợp khí F-206BI Bronkhorst

F-206BI của Bronkhorst là mã sản phẩm của một thiết bị đo và điều khiển lưu lượng (flow meter hoặc flow controller), thường dùng để đo lưu lượng khí hoặc chất lỏng trong các hệ thống công nghiệp, phòng thí nghiệm, hoặc quá trình sản xuất có yêu cầu kiểm soát lưu lượng chính xác.

Mã sản phẩm:
F-206BI-AGD-00-V
Giá:
Liên hệ
Lượt xem:
29

Thông tin sản phẩm
Bình luận

F-206BI Mass Flow Controllers (MFCs)

Thiết bị đo và điều khiển lưu lượng hỗ hợp khí trong công nghiệp hãng Bronkhorst

Thông số kỹ thuật

Measurement / control system
Flow range (intermediate ranges available)	min. 1…50 m³_n/h max. 7,5…375 m³_n/h (based on N₂)
Accuracy (incl. linearity) (based on actual calibration)	± 1 % FS
Repeatability	< 0,2 % RD
Turndown ratio	1:50
Multi fluid capability	Storage of max. 8 calibration curves
Settling time (in control, typical)	2 … 4 sec.
Control stability	< ± 0,1 % FS
Operating temperature	-10 … +70 °C for ATEX cat. 3 and FM Class 1 Div 2 : 0…50°C
Temperature sensitivity	zero: < 0,05% FS/°C; span: < 0,05% Rd/°C
Pressure sensitivity	0,1% Rd/bar typical N₂; 0,01% Rd/bar typical H₂
Max. Kv-value	0,6 … 6
Leak integrity, outboard	tested < 2 x 10^-9 mbar l/s He
Attitude sensitivity	max. error at 90° off horizontal 0,2% at 1 bar, typical N₂
Warm-up time	30 min. for optimum accuracy 2 min for accuracy ± 2% FS

Mechanical parts
Material (wetted parts)	stainless steel 316L or comparable
Pressure rating (PN)	100 bar abs
Max. ΔP	20 bar(d)
Process connections	compression type or face seal couplings
Seals	standard: FKM/Viton®; options: EPDM, FFKM/Kalrez®
Weight	10,0 kg
Ingress protection	IP65

Electrical properties

Power supply

+15 … 24 Vdc

Max. power consumption

Supply
15 V
24 V

at voltage I/O
290 mA
200 mA

at current I/O
320 mA
215 mA

extra for fieldbus
<75 mA
<50 mA

Analog output

0…5 (10) Vdc or 0 (4)…20 mA (sourcing output)

Digital communication

standard: RS232;
options: CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII or TCP/IP, EtherNet/IP, POWERLINK or FLOW-BUS

Electrical connection
Analog/RS232	8 DIN (male);
PROFIBUS DP	bus: 5-pin M12 (female); power: 8 DIN (male);
CANopen® / DeviceNet™	5-pin M12 (male);
FLOW-BUS/Modbus-RTU/ASCII	5-pin M12 (male)
Modbus TCP / EtherNet/IP / POWERLINK	bus: 2 x 5-pin M12 (female) (in/out); power: 8 DIN (male);
EtherCAT®/ PROFINET	bus: 2 x 5-pin M12 (female) (in/out); power: 8 DIN (male);
IEC 61010-1	IEC-61010-1:2010 including national deviations for UL (61010-1:2012) and CSA (C22.2 No. 61010-1-12)

Ứng dụng

🔬 1. Phòng thí nghiệm & nghiên cứu

Dùng trong các thiết bị phân tích (GC, HPLC).
Cung cấp lưu lượng khí chính xác cho phản ứng hóa học, đo hiệu suất xúc tác.
Kiểm soát lưu lượng khí trong buồng chân không, hệ thống phản ứng plasma, hoặc lò nhiệt.

🏭 2. Tự động hóa công nghiệp

Dùng trong các quy trình sản xuất cần khí trợ lực, khí bảo vệ, hoặc làm mát (ví dụ: O₂, N₂, Ar).
Kiểm soát lưu lượng khí trong quy trình hàn, cắt plasma, hoặc sản xuất bán dẫn.

🍺 3. Thực phẩm & đồ uống

Đo và điều khiển khí CO₂ trong các hệ thống sản xuất bia, nước giải khát (kiểm soát độ bão hòa CO₂).
Bơm khí trơ như N₂ vào bao bì để kéo dài thời hạn sử dụng.

💊 4. Công nghiệp dược phẩm

Kiểm soát khí vô trùng trong sản xuất thuốc.
Cân chỉnh lưu lượng khí trong các hệ thống lên men hoặc phản ứng sinh học (bioreactor).

🌱 5. Năng lượng & môi trường

Ứng dụng trong pin nhiên liệu (fuel cell) – đo và điều khiển khí hydro và oxy.
Hệ thống xử lý khí thải – đo khí đầu vào/ra.
Phân tích khí nhà kính trong phòng thí nghiệm hoặc ngoài hiện trường.

🛠️ 6. Tích hợp vào máy móc

Gắn vào máy đúc nhựa, máy CNC, hoặc các hệ thống có sử dụng khí kỹ thuật.
Làm phần tử điều khiển chính trong các module phân phối khí tự động.

Gas Conversion Factor

Nr.:	Name:	Symbol	Density	Heat capacity*	Conversion
			ρn [g / l]	cp − cal [cal / g.K]	factor
			0°C, 1 atm.	20°C, 1 atm.	20°C, 1 atm.
1	Acetylene (Ethyne)	C2H2	1.172	0.438	0.61
2	Air	Air	1.293	0.241	1
3	Allene (Propadiene)	C3H4	1.832	0.392	0.43
4	Ammonia	NH3	0.7693	0.524	0.77
5	Argon	Ar	1.784	0.125	1.4
6	Arsine	AsH3	3.524	0.133	0.66
7	Boron trichloride	BCl3	5.227	0.136	0.44
8	Boron trifluoride	BF3	3.044	0.188	0.54
9	Bromine pentafluoride	BrF5	7.803	0.156	0.26
10	Butadiene (1,3-)	C4H6	2.504	0.405	0.31
11	Butane	C4H10	2.705	0.457	0.25
12	Butene (1-)	C4H8	2.581	0.415	0.29
13	Butene (2-) (Cis)	C4H8	2.503	0.387	0.32
14	Butene (2-) (Trans)	C4H8	2.503	0.421	0.3
15	Carbonylfluoride	COF2	2.983	0.194	0.54
16	Carbonylsulfide	COS	2.724	0.175	0.65
17	Carbon dioxide	CO2	1.977	0.213	0.74
18	Carbon disulfide	CS2	3.397	0.152	0.6
19	Carbon monoxide	CO	1.25	0.249	1
20	Chlorine	Cl2	3.218	0.118	0.82
21	Chlorine trifluoride	ClF3	4.125	0.188	0.4
22	Cyanogen	C2N2	2.376	0.275	0.48
23	Cyanogen chloride	ClCN	2.743	0.185	0.61
24	Cyclopropane	C3H6	1.919	0.374	0.43
25	Deuterium	D2	0.1798	1.73	1
26	Diborane	B2H6	1.248	0.577	0.43
27	Dibromo difluoromethane	Br2CF2	9.361	0.17	0.2
28	Dichlorosilane	SiH2Cl2	4.506	0.17	0.41
29	Dimethylamine	C2H6NH	2.011	0.417	0.37
30	Dimethylpropane (2,2-)	C5H12	3.219	0.462	0.21
31	Dimethylether	C2H6O	2.105	0.378	0.39
32	Disilane	Si2H6	2.857	0.352	0.31
33	Ethane	C2H6	1.355	0.468	0.49
34	Ethylene (Ethene)	C2H4	1.261	0.414	0.6
35	Ethylene oxide	C2H4O	1.965	0.303	0.52
36	Ethylacetylene (1-Butyne)	C4H6	2.413	0.401	0.32
37	Ethylchloride	C2H5Cl	2.878	0.263	0.41
38	Fluorine	F2	1.696	0.201	0.91
39	Freon-11	CCl3F	6.129	0.145	0.35
40	Freon-113	C2Cl3F3	8.36	0.174	0.21
41	Freon-1132A	C2H2F2	2.889	0.244	0.44
42	Freon-114	C2Cl2F4	7.626	0.177	0.23
43	Freon-115	C2ClF5	7.092	0.182	0.24
44	Freon-116	C2F6	6.251	0.2	0.25
45	Freon-12	CCl2F2	5.547	0.153	0.37
46	Freon-13	CClF3	4.72	0.165	0.4
47	Freon-13B1	CBrF3	6.768	0.12	0.38
48	Freon-14	CF4	3.946	0.18	0.44
49	Freon-21	CHCl2F	4.592	0.154	0.44
50	Freon-22	CHClF2	3.936	0.168	0.47
51	Freon-23	CHF3	3.156	0.191	0.52
52	Freon-C318	C4F8	9.372	0.222	0.15
53	Germane	GeH4	3.45	0.16	0.56
54	Helium	He	0.1785	1.24	1.41
55	Helium (3-)	3He	0.1346	1.606	1.44
56	Hydrogen	H2	0.08991	3.44	1.01
57	Hydrogen bromide	HBr	3.646	0.0869	0.98
58	Hydrogen chloride	HCl	1.639	0.192	0.99
59	Hydrogen cyanide	HCN	1.206	0.345	0.75
60	Hydrogen fluoride	HF	0.8926	0.362	0.96
61	Hydrogen iodide	HI	5.799	0.0553	0.97
62	Hydrogen selenide	H2Se	3.663	0.109	0.78
63	Hydrogen sulfide	H2S	1.536	0.246	0.82
64	Isobutane	C4H10	2.693	0.457	0.25
65	Isobutylene (Isobutene)	C4H8	2.6	0.429	0.28
66	Krypton	Kr	3.749	0.058	1.43
67	Methane	CH4	0.7175	0.568	0.76
68	Methylacetylene	C3H4	1.83	0.399	0.43
69	Methylbromide	CH3Br	4.35	0.118	0.61
70	Methylchloride	CH3Cl	2.3	0.212	0.64
71	Methylfluoride	CH3F	1.534	0.29	0.7
72	Methylmercaptan	CH3SH	2.146	0.272	0.53
73	Molybdenum hexafluoride	MoF6	9.366	0.156	0.21
74	Mono-ethylamine	C2H5NH2	2.011	0.436	0.36
75	Monomethylamine	CH3NH2	1.419	0.424	0.52
76	Neon	Ne	0.9002	0.246	1.41
77	Nitric oxide	NO	1.34	0.239	0.97
78	Nitrogen	N2	1.25	0.249	1
79	Nitrogen dioxide	NO2	2.053	0.204	0.74
80	Nitrogen trifluoride	NF3	3.182	0.194	0.5
81	Nitrosyl chloride	NOCl	2.984	0.17	0.61
82	Nitrous oxide	N2O	1.978	0.221	0.71
83	Oxygen	O2	1.429	0.222	0.98
84	Oxygen difluoride	OF2	2.417	0.201	0.64
85	Ozone	O3	2.154	0.207	0.7
86	Pentane	C5H12	3.219	0.455	0.21
87	Perchlorylfluoride	ClO3F	4.653	0.165	0.41
88	Perfluoropropane	C3F8	8.662	0.22	0.16
89	Performa- ethylene	C2F4	4.523	0.206	0.33
90	Phosgene	COCl2	4.413	0.149	0.47
91	Phosphine	PH3	1.53	0.277	0.73
92	Phosphorous pentafluoride	PF5	5.694	0.183	0.3
93	Propane	C3H8	2.012	0.456	0.34
94	Propylene (Propene)	C3H6	1.915	0.408	0.4
95	Silane	SiH4	1.443	0.349	0.62
96	Silicon tetrafluoride	SiF4	4.683	0.18	0.37
97	Sulfurylfluoride	SO2F2	4.631	0.175	0.38
98	Sulfur dioxide	SO2	2.922	0.157	0.68
99	Sulfur hexafluoride	SF6	6.626	0.175	0.27
100	Sulfur tetrafluoride	SF4	4.821	0.192	0.34
101	Trichlorosilane	SiHCl3	6.044	0.157	0.33
102	Trimethylamine	C3H9N	2.637	0.424	0.28
103	Tungsten hexafluoride	WF6	13.29	0.092	0.25
104	Vinylbromide	C2H3Br	4.772	0.141	0.46
105	Vinylchloride	C2H3Cl	2.865	0.229	0.47
106	Vinylfluoride	C2H3F	2.08	0.305	0.49
107	Xenon	Xe	5.899	0.0382	1.38
* cp - cal (T,p) = cp (T + 50°C, p)
