BC4200 Labom - Đồng hồ đo áp suất màng dạng Clamp

BC4200 Labom - Đồng hồ đo áp suất màng dạng Clamp

Pressure gauge with flush mounted diaphragm for hygienic application

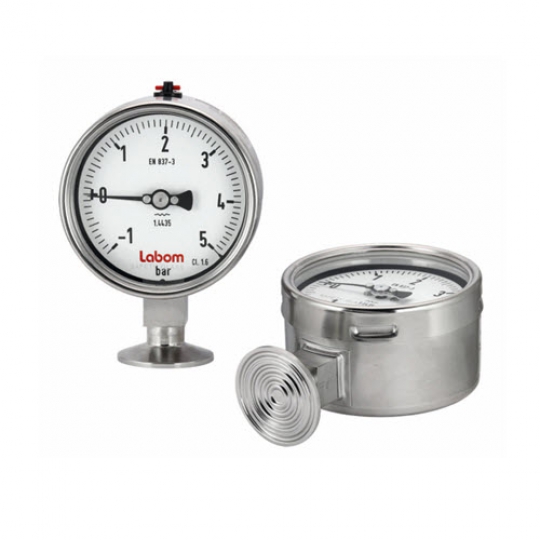

Thiết bị đo áp suất Labom BC4200 là một đồng hồ đo áp suất với màng chắn gắn phẳng, được thiết kế đặc biệt cho các ứng dụng yêu cầu vệ sinh cao như trong ngành dược phẩm, thực phẩm và công nghệ sinh học.

BC4200 của Labom là một giải pháp lý tưởng cho các ứng dụng yêu cầu vệ sinh cao, đảm bảo độ chính xác và độ tin cậy trong quá trình đo áp suất.

Thông số kỹ thuật chung của BC4200 Labom

1. Phạm vi đo:

   • Từ 0 đến 1.6 bar, và từ -1 đến 5 bar.

2. Độ chính xác:

   • Lớp 1.6 theo tiêu chuẩn EN 837-1, với tùy chọn nâng cấp lên lớp 1.0.

3. Vật liệu:

   • Tất cả các bộ phận tiếp xúc với môi chất được làm từ thép không gỉ 1.4435 (316L), hoàn toàn hàn kín.

4. Ứng dụng:

   • Phù hợp cho các quy trình vệ sinh, có thể làm sạch bằng CIP (Cleaning in Place) và SIP (Sterilization in Place).

5. Cấp bảo vệ:

   • IP 65

6. Kết nối quy trình:

   • Nhiều tùy chọn kết nối theo tiêu chuẩn EHEDG và ASME BPE,

Các kiểu kết nối của BC4200 Labom

1. Kết nối kẹp (Clamp connection):

   • Theo tiêu chuẩn ISO 2852.
   • Theo tiêu chuẩn DIN 32676.

2. Kết nối mặt bích (Flange connection):

   • Theo tiêu chuẩn DIN 11864-2.

3. Kết nối VARIVENT®:

   • Được sử dụng rộng rãi trong các ứng dụng vệ sinh.

4. Kết nối cổ (Collar connection):

   • Với đai ốc rãnh theo tiêu chuẩn DIN 11864-1.

5. Kết nối ren (Threaded connection):

   • Với đai ốc rãnh theo tiêu chuẩn DIN 11851

Các tùy chọn của BC4200 Labom

1. Độ chính xác:

   • Lớp 1.0 theo tiêu chuẩn EN 837-1.

2. Chứng nhận và giấy chứng nhận:

   • Chứng nhận vật liệu theo EN 10204-3.1.
   • Giấy chứng nhận hiệu chuẩn theo EN 10204-3.1.
   • Đánh giá độ nhám bề mặt với giấy chứng nhận kiểm tra theo EN 10204-3.1.

3. Thiết kế vệ sinh:

   • Các thiết kế vệ sinh khác nhau theo tiêu chuẩn EHEDG và ASME BPE.

4. Thang đo:

   • Thang đo với phân chia chi tiết.
   • Thang đo có đánh dấu màu đỏ hoặc có điểm tham chiếu cố định.
   • Thang đo đặc biệt theo yêu cầu.

5. Các bộ phận tiếp xúc với môi chất:

   • Các bộ phận tiếp xúc với môi chất được đánh bóng điện hóa.
   • Không chứa dầu và mỡ.

6. Kết nối quy trình:

   • Kết nối kẹp theo ISO 2852.
   • Kết nối kẹp theo DIN 32676.
   • Kết nối mặt bích theo DIN 11864-2.
   • Kết nối VARIVENT.
