CÔNG TẮC KÉO DÂY DỪNG KHẨN CẤP CHO BĂNG TẢI
HEN 001-HEN 002-HEN 003-HEN 004-HEN 005-HEN 006-HEN 018-HEN 701-HEN 702
TỔNG QUAN VỀ HEN

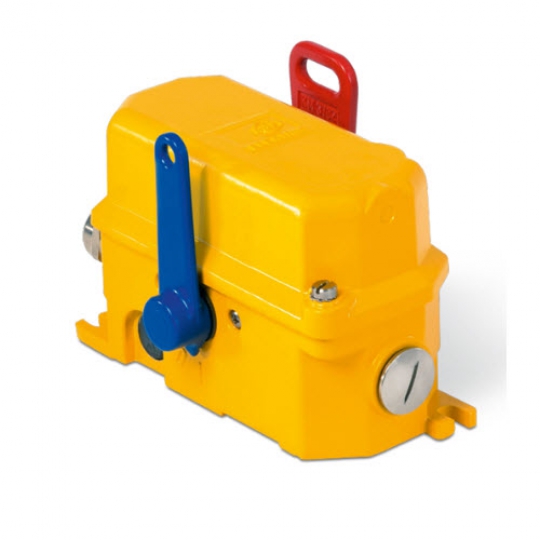

Công tắc dừng khẩn cấp Kiepe HEN là giải pháp an toàn đáng tin cậy cho hệ thống băng tải, có khả năng hoạt động trong điều kiện khắc nghiệt với khả năng điều khiển từ xa lên đến 2 x 125m. Với vỏ nhôm bền bỉ, nhiều tùy chọn tiếp điểm và khả năng chống nước IP67, thiết bị này phù hợp với các tiêu chuẩn an toàn cao nhất trong công nghiệp.
ỨNG DỤNG
Công tắc dừng khẩn cấp dạng dây kéo Kiepe HEN được sử dụng theo tiêu chuẩn EN 620, BGI 710, và DIN EN ISO 13850.
Là biện pháp an toàn bổ sung cho hệ thống băng tải.
Hoạt động trong môi trường ngoài trời và các điều kiện nhiệt độ biến đổi lớn.
Hệ thống dây kéo cho phép kích hoạt tín hiệu dừng khẩn cấp lên đến 2 x 125m trên mỗi công tắc.
Tuân thủ Chỉ thị máy móc 2006/42/EC và có chứng nhận UKCA.
Chỉ sử dụng trong mạch điện điều khiển.
Vỏ nhôm có thể chứa tối đa 3 tiếp điểm NO (thường mở) và NC (thường đóng).
Đáp ứng mức hiệu suất PLd theo DIN EN ISO 13849.
NGUYÊN LÝ HOẠT ĐỘNG
Công tắc được kích hoạt bằng dây kéo được nối hai bên cần gạt màu đỏ.
Hệ thống tiếp điểm được điều khiển bằng đĩa cam có lò xo hỗ trợ.
Khi kích hoạt, cả 3 tiếp điểm NC và NO có thể được đóng/mở đồng thời.
Sau khi kích hoạt, cơ chế khóa ở vị trí “0” và chỉ có thể khởi động lại khi nhấn cần gạt màu xanh về vị trí "1".
THÔNG SỐ KỸ THUẬT
1. Cơ khí
Vỏ: Nhôm (sơn PU 2K), màu vàng (RAL 1004)
Cần nhả: Màu đỏ (RAL 3000)
Cần reset: Màu xanh (RAL 5010)
Gắn kết: 2 x M8
Chiều dài dây kéo tối đa: 2 x 125m
Lực kích hoạt: 30N ± 10N
Khối lượng: 1,7 kg
2. Hệ thống điện
Số tiếp điểm: Tối đa 3 NC và NO
Điện áp định mức Ui: 400V
Dòng nhiệt định mức Ith: 16A
Điện áp chịu xung Uimp: 2,5kV
Danh mục sử dụng:
AC-15: 230V / 6A
DC-13: 125V / 0,8A
DC-13: 24V / 2A
Cấp bảo vệ: IP67 theo EN 60529
Dải nhiệt độ hoạt động: -25°C đến +70°C (mở rộng -40°C đến +70°C với model HEN 7xx)
Mức an toàn:
DIN EN ISO 13849-1: Lên đến PLd
DIN EN 62061: Lên đến SIL 2
CÁCH LẮP ĐẶT VÀ KẾT NỐI
Công tắc được cố định bằng 2 ốc M8 giữa các móc neo của hệ thống dây kéo.
Kết nối dây điện thông qua đầu cáp M25 x 1,5 có sẵn.
Dây kéo được căng bằng lò xo giữa các móc neo và gắn vào cần nhả màu đỏ.
Lưu ý: Lực căng của lò xo cần điều chỉnh đúng tiêu chuẩn để đảm bảo hệ thống hoạt động chính xác.
