Thiết bị báo rách băng tải Matsushima - Cảm biến báo rách băng tải

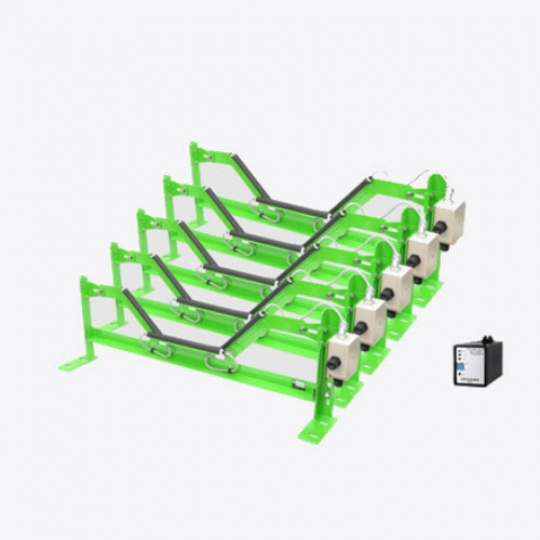

Thiết bị báo rách băng tải Matsushima - BELT TEAR DETECTOR

Chức năng

Belt Tear Detector là thiết bị bảo vệ băng tải, giúp phát hiện nhanh chóng các vết rách dọc trên băng tải do tác động của các vật sắc nhọn như thanh thép hoặc gỗ. Khi phát hiện sự cố, thiết bị ngay lập tức dừng băng tải để giảm thiểu thiệt hại.

Nguyên lý hoạt động

• Vật lạ (thép, gỗ,...) có thể mắc vào băng tải tại khu vực máng nạp liệu.
• Khi băng tải di chuyển, vật lạ này tiếp tục di chuyển theo và tác động lên cảm biến đặt bên dưới.
• Cảm biến sẽ kích hoạt công tắc điện, truyền tín hiệu đến bộ điều khiển.
• Bộ điều khiển phát tín hiệu giữ trạng thái và dừng băng tải ngay lập tức.

Cấu tạo chính

• Cảm biến chạm (Touch switch): Được bảo vệ bằng vỏ che an toàn, giúp tránh bám bụi, độ ẩm, tia UV, nước muối,...
• Công tắc cáp nhạy cảm: Phát hiện sự thay đổi khi có áp lực tác động lên băng tải.
• Bộ chuyển đổi (Transducer): Nhận tín hiệu từ cảm biến và điều khiển dừng băng tải.
• Hộp đấu dây (Terminal Box - IP67): Bảo vệ chống bụi và nước, đảm bảo hoạt động ổn định.
• Nút Reset: Xóa tín hiệu sau khi sự cố được khắc phục.

Đặc điểm nổi bật

• Phát hiện nhanh chóng: Nhờ công tắc cảm ứng tích hợp, thiết bị có độ nhạy cao và phản ứng ngay khi có sự cố.
• Hoạt động trong môi trường khắc nghiệt: Không bị ảnh hưởng bởi ozone, tia UV, độ ẩm, nước muối.
• Lắp đặt dễ dàng: Không cần thay đổi kết cấu băng tải, có thể lắp đặt ngay cả khi băng tải đang hoạt động.
• Kết nối linh hoạt: Tối đa 5 cảm biến có thể kết nối với một bộ chuyển đổi. Nếu có sự cố dây hoặc công tắc bị hỏng, tín hiệu sẽ báo ngay lập tức.

Thông số kỹ thuật

Cảm biến (Detector)

• Bảo vệ: IP55
• Nhiệt độ hoạt động: -10°C đến +50°C
• Chiều rộng băng tải: 750mm - 1.800mm
• Góc nghiêng máng: 20°, 30°, 35°, 45°
• Màu sơn hoàn thiện: CB807 (Munsell 7.5 GY 6/10)

Bộ chuyển đổi (Transducer)

• Loại: AEDC-12LC2
• Bảo vệ: IP40
• Nhiệt độ hoạt động: -10°C đến +50°C
• Chức năng: Giữ tín hiệu đầu ra, cảnh báo đứt dây
• Nguồn cấp: 90-245V AC, 50-60Hz
• Đầu ra: 1c phát hiện, 1a cảnh báo
• Công suất tiếp điểm: AC 250V, 2A
• Khoảng cách kết nối tối đa: 1km
• Trọng lượng: 0.4kg
