GIỚI THIỆU SẢN PHẨM

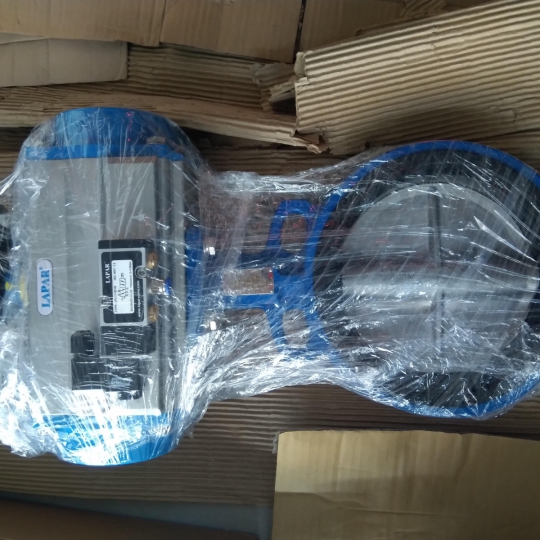

Van bướm điều khiển khí nén LAPAR LPB11 là giải pháp điều khiển dòng chảy tự động được thiết kế theo tiêu chuẩn Châu Âu, đáp ứng yêu cầu vận hành ổn định trong các hệ thống cấp nước, xử lý nước, HVAC, khí nén, thực phẩm, hóa chất nhẹ và nhiều ngành công nghiệp khác.
Sản phẩm kết hợp giữa thân van gang dẻo GGG40, đĩa van inox CF8 (SUS304) và gioăng NBR giúp tăng khả năng chống ăn mòn, giảm mô-men vận hành và đảm bảo độ kín tuyệt đối.
ĐẶC ĐIỂM NỔI BẬT
✅ Thân van Gang dẻo GGG40 có độ bền cơ học cao.
✅ Đĩa van Inox CF8 chống ăn mòn.
✅ Gioăng NBR kín hoàn toàn, tuổi thọ cao.
✅ Bộ truyền động khí nén tác động kép hoặc hồi lò xo.
✅ Thiết kế nhỏ gọn, trọng lượng nhẹ.
✅ Đóng mở nhanh chỉ trong vài giây.
✅ Chi phí bảo trì thấp.
✅ Phù hợp vận hành liên tục 24/7.
THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | LAPAR |
| Model | LPB11-1D3A1ENC2-150-1.6 |
| Loại van | Van bướm điều khiển khí nén |
| Kích cỡ | DN150 |
| Áp suất làm việc | PN16 |
| Kiểu kết nối | Wafer |
| Vật liệu thân | Gang dẻo GGG40 |
| Đĩa van | Inox CF8 (SUS304) |
| Gioăng | NBR |
| Nhiệt độ | -29°C đến +80°C |
| Kiểu điều khiển | Khí nén |
| Tiêu chuẩn mặt bích | EN1092-2 PN16 |
| Tiêu chuẩn thiết kế | EN593 |
| Tiêu chuẩn kiểm tra | EN12266-1 |
CẤU TẠO VAN
Body
- Gang dẻo GGG40
Disc
- Thép không gỉ CF8
Stem
- Thép không gỉ
Seat
- NBR
Bushing
- PTFE
O-ring
- NBR
Với LPB11 DN150:
| Kích thước | Giá trị |
|---|---|
| DN | 150 |
| Face to Face | EN558 Series 20 |
| Chiều dày thân | khoảng 56 mm |
| Trục | ISO5211 |
| Lắp giữa hai mặt bích | Wafer |
Torque đóng mở
Đối với Butterfly Valve DN150 PN16 seat NBR, giá trị điển hình:
| Điều kiện | Torque |
|---|---|
| Torque vận hành | khoảng 90–150 N·m |
| Torque chọn actuator | ≥180 N·m |
Tiêu chuẩn thiết kế
- EN593
- ISO5211 (gá actuator)
- EN558 (Face to Face)
- ISO5752
- MSS SP-67
Chứng chỉ có thể cung cấp
Thông thường LAPAR có thể cung cấp:
- EN10204 3.1 Material Certificate
- Certificate of Conformity (COC)
- Pressure Test Report
- Hydrostatic Test Report
- Packing List
- Manual
- CE (nếu yêu cầu)
- ISO9001
ỨNG DỤNG
Xử lý nước
- Nhà máy nước
- Nước sạch
- Nước thải
Nhà máy thép
- Hệ thống nước làm mát
- Đường ống khí
HVAC
- Cooling Water
- Chiller
- AHU
Công nghiệp thực phẩm
- Nước công nghệ
- CIP
Công nghiệp hóa chất nhẹ
- Dung dịch không ăn mòn mạnh
Khí nén
- Air Line
- Utility
